當前位置: 首頁 » 產品中心 » 玻璃鋼電表箱系列

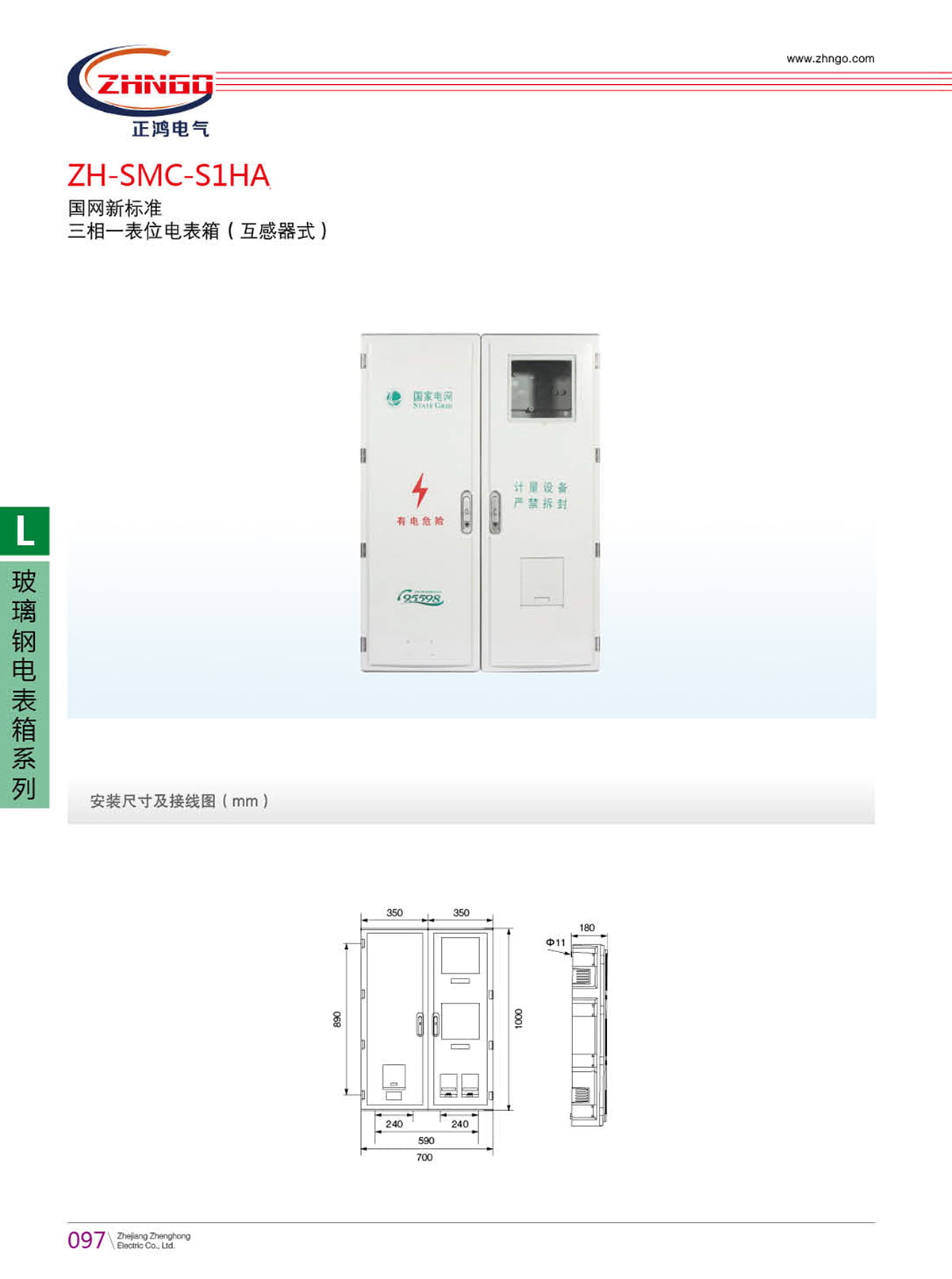

三相一表位(互感器式)

三相一表位(互感器式)資料下載

  • 產品品牌:正鴻電氣
  • 產品型號:ZH-SMC-S1HA
  • 訂購熱線:0577-61583078
  • 手機咨詢:13567769277
  • 在線服務:點擊這里給我發消息

一、產品概述

浙江正鴻電氣有限公司研發生產的 SMC 電表箱采用增強型不飽和聚碳樹脂玻璃纖維增強塑料,經過高溫高壓一次性成型,具有箱體堅固、永不變形、耐腐蝕、抗老化、長壽命、易于安裝、操作簡便等特點??蛇M行多戶任意組合,亦可單戶或跨戶安裝,施工方便,走線隱蔽,本產品采用嚴格的防雨設計,適用于戶外安裝,確保電度表安全運行。使用壽命室內四十年以上,室外三十年以上。

二、功能用途

ZH 系列玻璃鋼電表箱適用于城市街道、居民小區、高層建筑、地下設施、公路、隧道、工礦企業、油田、港口、機場、碼頭、開發區、立交橋、工地、大中型企業以有其它場合的配電網,特別適用于城市電網改造,可大大節省設備和電纜的投資,提高供電可靠性。為滿足不同地區、不同環境、不同用戶的各種要求,我公司所生的電表箱開發了自單表位至 18 表位各類不同規格現有模具 100 余幅、不同樣式的產品類別供客戶選擇。


三、主要技術參數


名稱
外形尺寸(高 × 寬 × 深)mm
裝箱數
三相一表位(互感器式)
1000×700×180
6


序號 項目名稱 單位 技術參數
1 額定電壓
V
220V-380V
2 額定電流
A 100A-400A
3 功能頻率
Hz 50Hz-60Hz
4 絕緣電阻
μΩ
不小于 20Ω
5 環境溫度
KV
25℃ ~+40℃。
6 抗震能力
I
8 度
7 海拔高度
千米
≤ 1000 米
8 防護等級

IP33
9 使用環境溫度

-25~+60
10 使用環境溫度
mm2
4~16


四、安裝方式

可直接固定在墻上或電線桿上,適應裝配任何規格的機械表或電子表,能安裝漏電開關 DZ47 或 RCL 熔斷器以及隔離開關。電表與開關單獨分開,
用戶能控制開關,線路不外裸,具有防竊電功能。
◆安裝前請檢查電表箱各個零部件的完好性。
◆電表箱應垂直安裝,傾斜角度不得超過 54°。
◆安裝位置應選擇無劇烈震動或沖擊不足以腐蝕元器件的地方。
◆安裝電表箱應選擇陰涼干燥的場所,避免陽光長時間直接照射,以延長電能表的使用壽命。
◆根據安裝孔位置,在相應墻體的位置打孔安裝,安放膨脹管,然后將底座固定于墻上,蓋上上蓋。

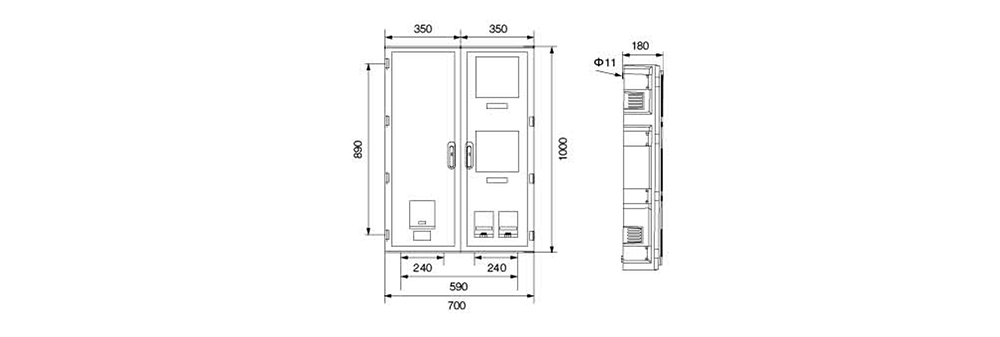

、安裝尺寸及接線圖



、訂貨須

此方案內參數為本公司提供的標準配置,如果客戶無明確要求,公司將按標準配置供貨。超出此方案要求的,請另行說明。
