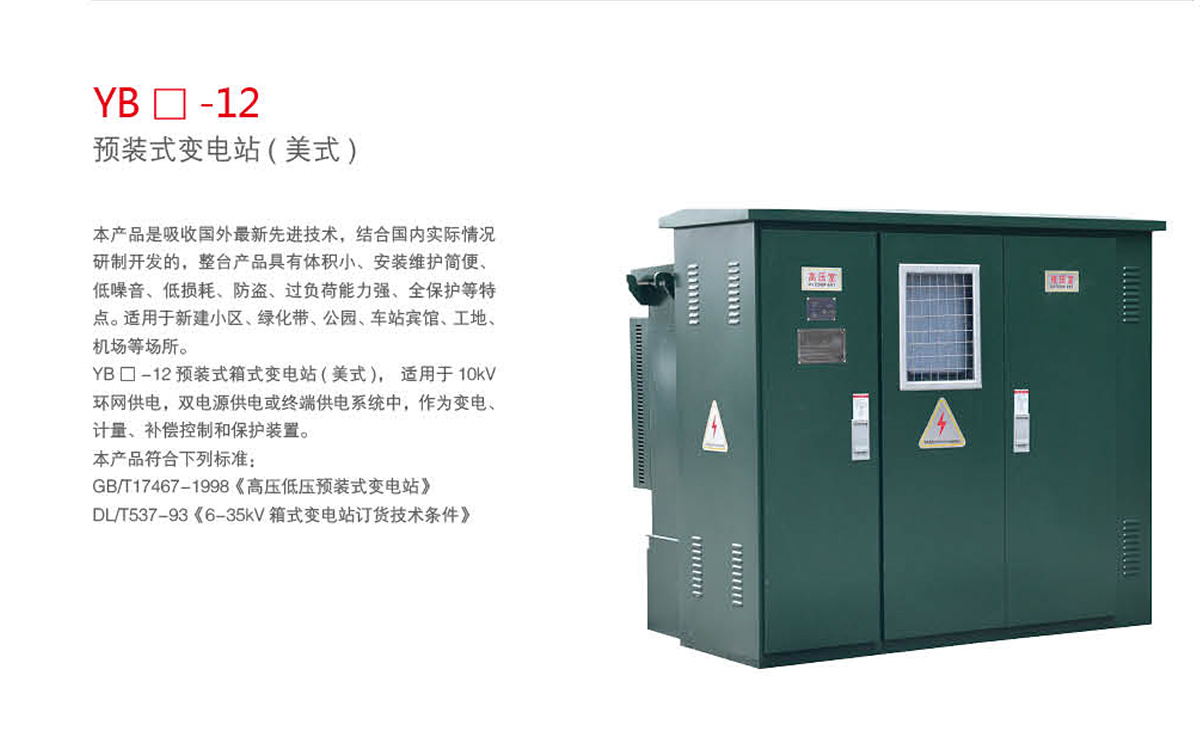

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，
然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

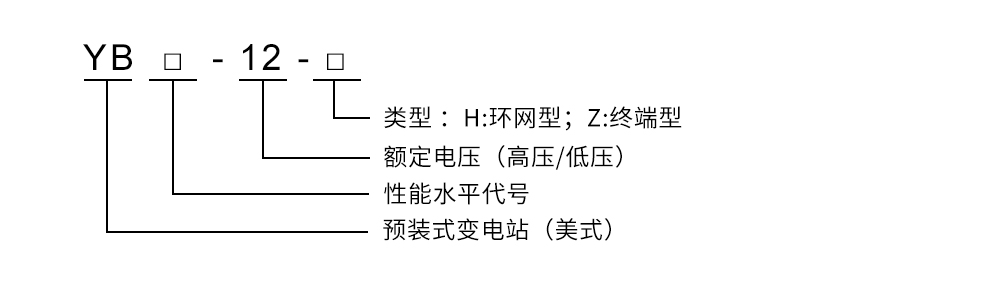

二、型號及含義

三、正常使用條件

1、周圍空氣溫度: -15C~+40C。
2、海拔高度: 1000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa。
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注: 超出上述正常使用條件時，用戶可與本公司協商。

四、分箱結構特點

1、箱變采用分箱結構:
變壓器器身與高壓負荷開關、插入式熔斷器和后備限流熔斷器等高壓組件分別置于密封油箱中，兩箱左右水平布置，用隔板完全隔開，隔板上有絕緣穿墻套管用于變壓器與負荷開關的接線，可方便拆換，而不影響另-箱的使用。
2、兩箱左右布置優點:
(1)兩箱互不影響:
一防止因滲漏導致上層油流入到底部油箱造成上部油箱缺油(缺油或無油導致操作負荷開關拉弧，對設備和人身產生危險);
一另一 優點是左右布置檢修方便。 當變壓器室、負荷開關室檢修時兩箱互不影響， 方便快捷(如上下布置檢修變壓器需上部油箱全部拆除后才能打開變壓器的油箱，檢修極不方便)。
(2)分箱結構解決了負荷開關操作以及熔斷器熔斷對變壓器油的污染問題。

五、技術參數

七、結構及操作順序

八、預裝式變電站原理圖

九、訂貨須知
