單元式交流金屬封閉環網開關設備

單元式交流金屬封閉環網開關設備資料下載

  • 產品品牌：正鴻電氣
  • 產品型號：XGN15-12(SF6)
  • 訂購熱線：0577-61583078
  • 手機咨詢：13567769277
  • 在線服務：點擊這里給我發消息

一、產品概述

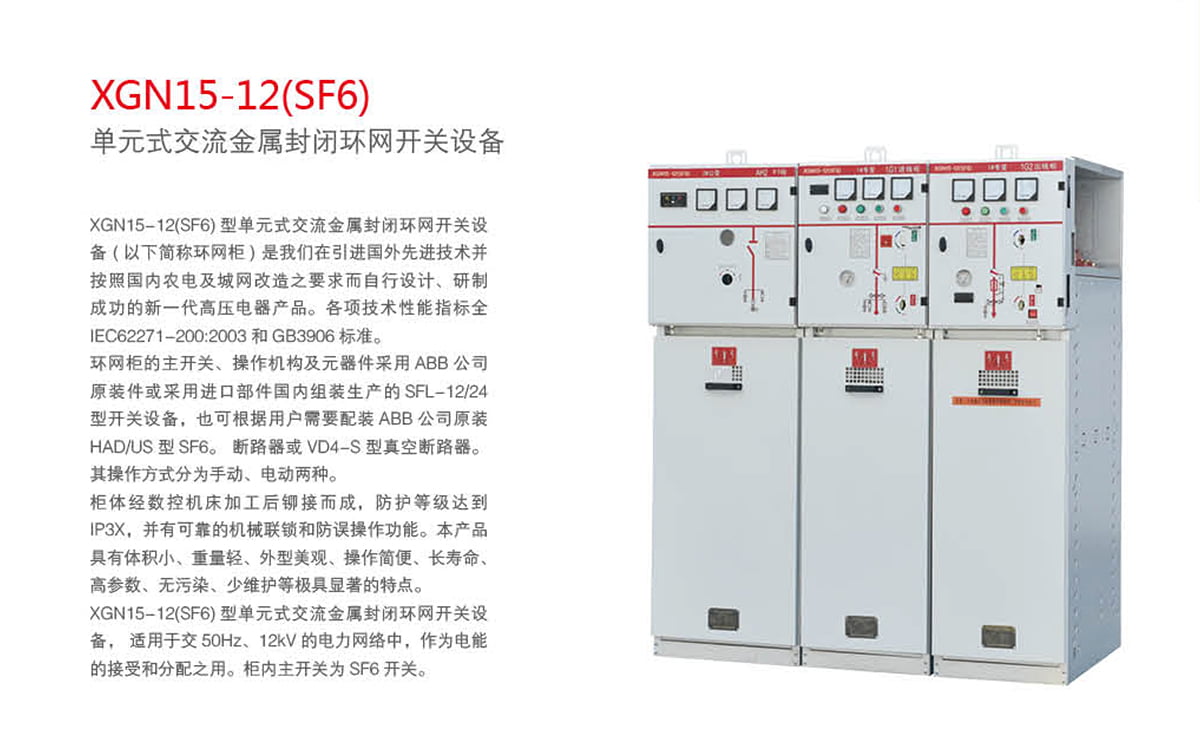

HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備(以下簡稱環網柜)是我們在引進國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。 各項技術性能指標全IEC62271-200:2003和GB3906標準。
環網柜的主開關、操作機構及元器件采用ABB公司原裝件或采用進口部件國內組裝生產的SFL-12/24型開關設備，也可根據用戶需要配裝ABB公司原裝HAD/US型SF6。斷路器或VD4-S型真空斷路器。其操作方式分為手動、電動兩種。
柜體經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
HXGN15-12(SF6)型單元式交流金屬封閉環網開關設備，適用于交50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為SF6開關。

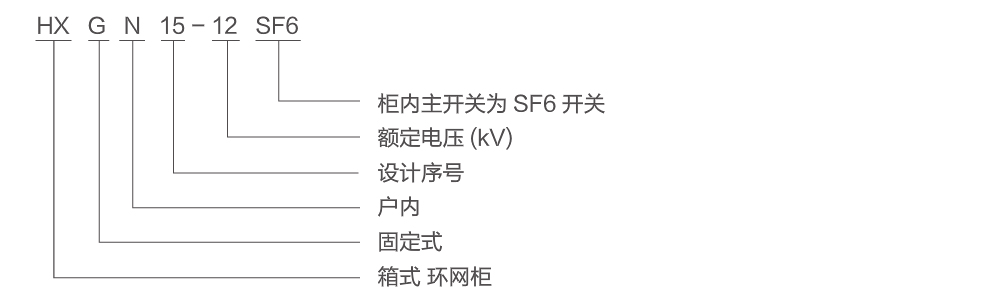

二、型號及含義


三、正常使用條件

●環境溫度: 上限+40℃,下限-25℃;
●海拔高度:海拔高度不超過2000m;
●相對溫度:日平均值不大于95%;月平均值不大于90%;
●周圍環境:周圍空氣不受腐蝕氣體或可燃性氣體、水蒸氣等明顯污染;
●無經常性的劇烈震動。


四、主要技術參數

項目 單位 參數
額定電壓 kV 12
額定頻率 Hz 50
主母線額定電流／熔斷器最大額定電流 A 630,125
主回路、接地回路額定短時耐受電流 kA/S 20,3
主回路、接地回路額定峰值耐受電流 kA 50
主回路、接地回路額定短路關合電流 kA 50
負荷開關滿容量開斷數 次 100
熔斷器開斷電流 kA 31.5,40
額定閉環開斷電流 A 630
額定轉移電流 A 1600
機械壽命 次 2000
1 min 工頻耐壓 ( 峰值 ) 相對、對地／隔離斷口 kV 42,48
雷電沖擊耐受電壓 ( 峰值 ) 相間、對地／隔離斷口 kV 75,85
二次回路 1min 工頻耐壓 kV 2
防護等級
IP3X


五、結構特點

柜體結構
● 環網柜體采用 2mm 厚敷鋁鋅板 ( 或冷軋板噴塑后 ) 鉚接成型，柜后設有二處壓力釋放孔，其一是針對電
纜室，另一個針對負荷開關 / 母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。

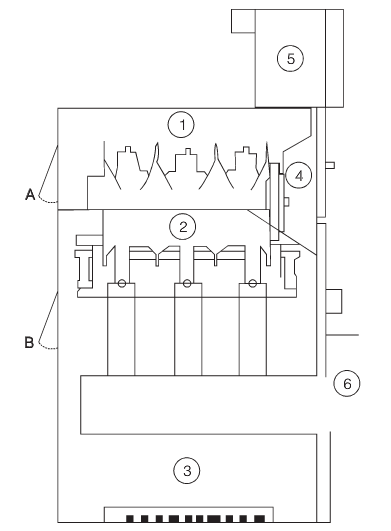

● 各間隔小室
○ 母線室：
母線室位于柜的頂部并連接相鄰開關柜。
○ 負荷開關是獨立單元，內部充以 SF6 氣體。
○ 電纜室
大約 75％空間是用于電纜連接、熔斷器、接地開關和 CT、PT 安裝。
○ 機構小室與聯鎖
小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。
○ 繼電器箱
繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。
○ 斷路器室
一個斷路器 (SF6 或真空 ) 能置于負荷開關之下方。
● 壓力釋放
○ 上面的壓力釋放
上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。
○ 下面的壓力釋放
下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。


六、外形尺寸

項目 單位 參數
斷路器柜寬 mm 750
其他柜寬 mm
 375,500
高 mm
 1600,1850
深 mm
 980,900
繼電器箱高 mm
 450


七、基本組件

SFL 技術數據
額定電壓 kV 12 17.5 24
沖擊耐壓 kV
 75 95 125
1min 工頻耐壓
 kV
 28 38 50
額定電流 A 630 630 630
關合容量 kA 50 50 40
熱穩定電流 kA/S
 20.3 - -
開斷容量 A 1700 - -
最大熔斷器 A 125 - -
極距 mm 210 210 210


VD4-S 技術數據
額定電壓 kV 12 17.5 24
沖擊耐壓 kV
 75 95 125
工頻耐壓 kV
 28 38 50
額定電流 A 630 630 630
熱穩定電流

kA/S

20.3 - -
極距 mm 210 210 210

● 本開關有許多優點：
○ 燃弧持續時間短，滅弧室內的絕緣強度恢復迅速。
○ 即使在最苛刻的環境中也保證安全可靠。
○ 可開斷低值的感性、容性電流。
○ 操作機構簡單，能快速分合，機械壽命長。
○ 減少了觸頭和滅弧室的耗損，也延長了電壽命。
○ 允許操作次數多，但維護工作量很小。
○ 輕型結構，緊湊，穩固。

標準裝備 可選裝備-S5 固體過流繼電器
- 電動操作 -PR511-PR512 過流繼電器
- 手動操作 - 低電壓脫扣器
- 輔助接點 (2 常開 2 常閉 )         - 聯鎖強圈
- 分勵跳閘，帶位置接點              HAD120625
- 分勵合閘線圈                           HAD120520
- 信號接點的氣體壓力控制           HAD170620
HAD170616


八、訂貨須知

此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
