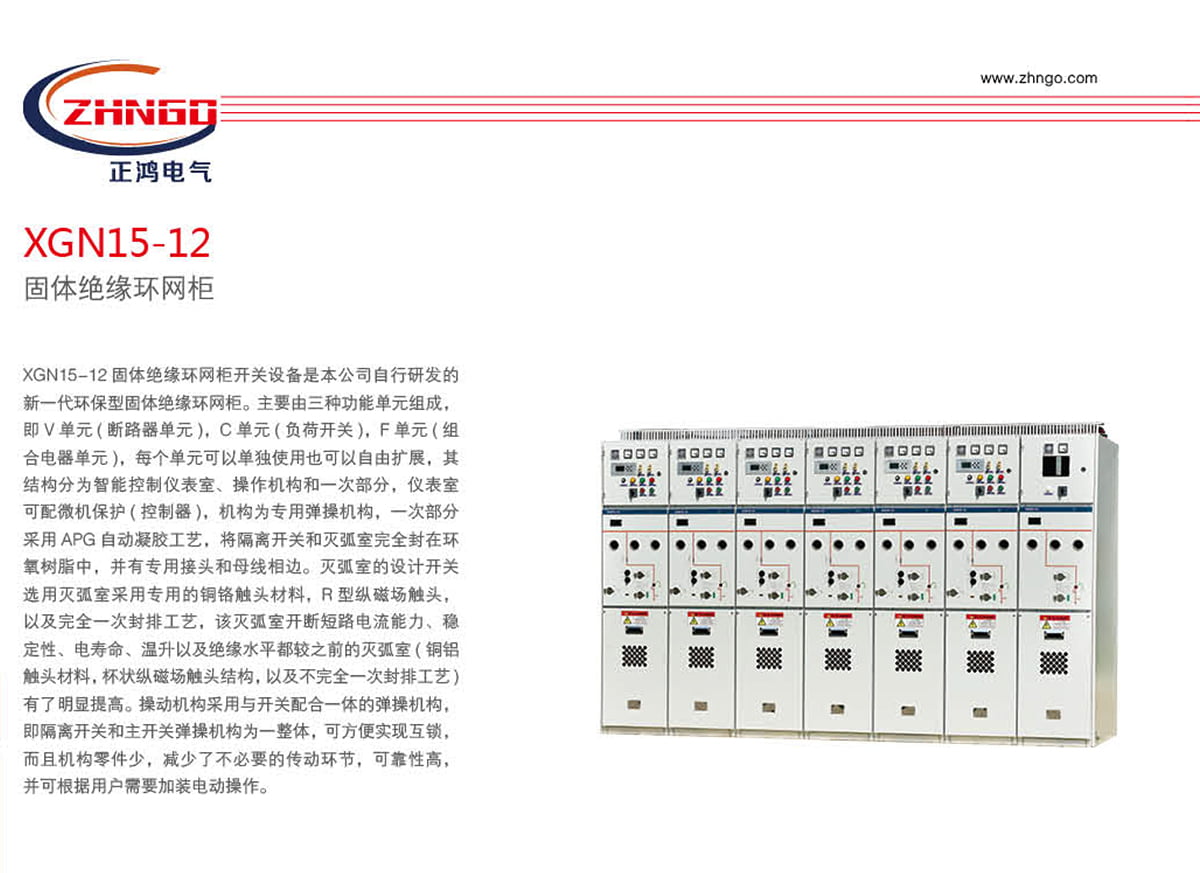

一、產品概述

XJXGN □ -12(CVF) 固體絕緣環網柜開關設備是本公司自行研發的新一代環保型固體絕緣環網柜。主要由三種功能單元組成，即 V 單元 ( 斷路器單元 )，C 單元 ( 負荷開關 )，F(xiàn) 單元 ( 組合電器單元 )，每個單元可以單獨使用也可以自由擴展，其結構分為智能控制儀表室、操作機構和一次部分，儀表室可配微機保護 ( 控制器 )，機構為專用彈操機構，一次部分采用 APG 自動凝膠工藝，將隔離開關和滅弧室完全封在環氧樹脂中，并有專用接頭和母線相邊。滅弧室的設計開關選用滅弧室采用專用的銅鉻觸頭材料，R 型縱磁場觸頭，以及完全一次封排工藝，該滅弧室開斷短路電流能力、穩定性、電壽命、溫升以及絕緣水平都較之前的滅弧室 ( 銅鋁觸頭材料，杯狀縱磁場觸頭結構，以及不完全一次封排工藝 ) 有了明顯提高。操動機構采用與開關配合一體的彈操機構，即隔離開關和主開關彈操機構為一整體，可方便實現互鎖，而且機構零件少，減少了不必要的傳動環節，可靠性高，并可根據用戶需要加裝電動操作。

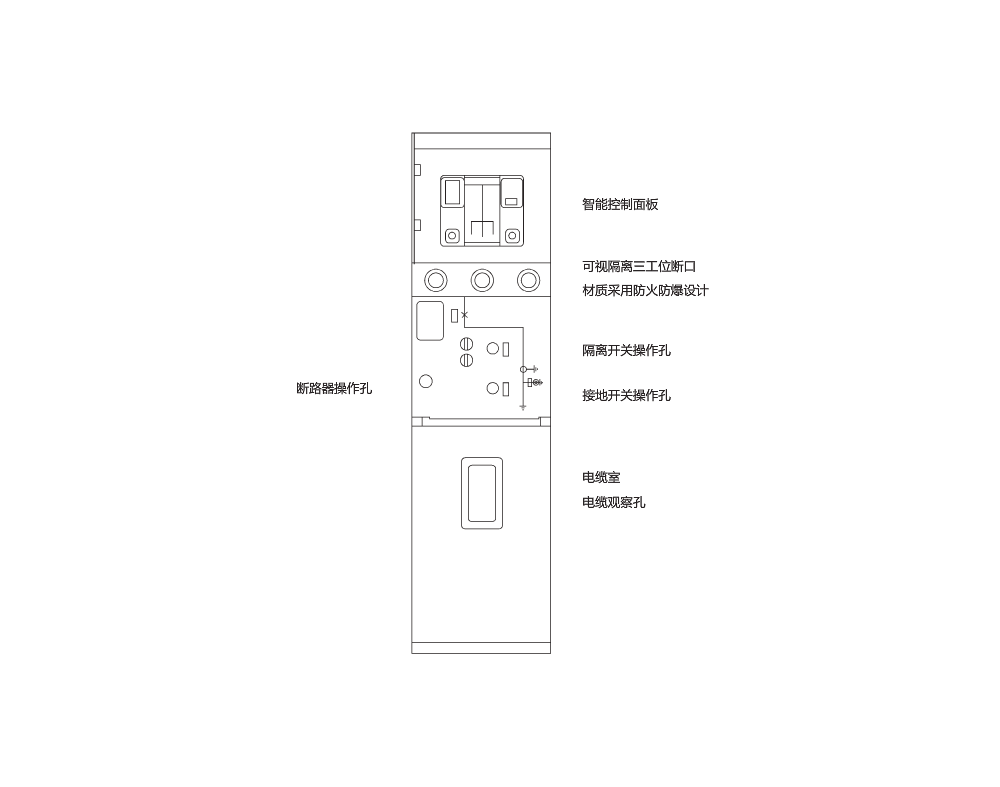

除面板集成的模擬分合位置顯示外，通過柜體前方的可視觀察窗可直觀的觀察到內部隔離刀的合、分及接地觸頭的狀態。

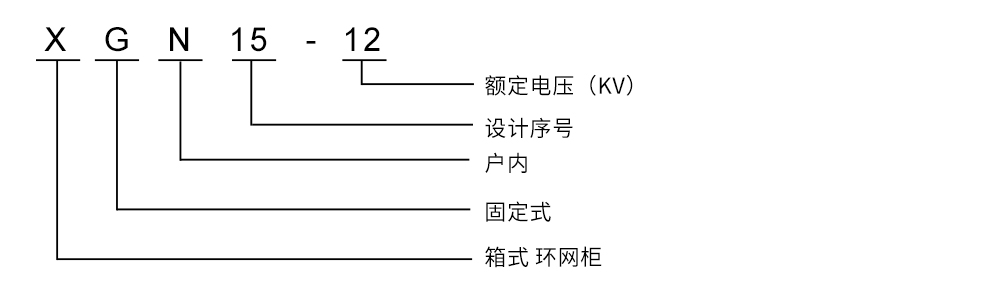

二、型號及含義

三、使用環境條件

● 海拔高度：≤ 5000m；
● 環境溫度：-45℃ ~+65℃；日平均值不大于 +45℃；
● 空氣相對溫度：日平均值不大于 95%，月平均值不大于 90%；
● 不受腐蝕性或可燃性氣體等明顯污染的環境；
● 無火災、爆炸危險，無經常性的劇烈震動的場合。
注：當使用環境條件不同或有其它特殊要求時，可與制造廠協商提供特殊使用條件下的產品。

四、產品引用標準

● GB311.1-1997《變電輸變電設備的絕緣配合》；
● IEC62271-1-2007《高壓開關設備和控制設備第一部分：通用規范》；
● IEC620071-200-2003《1~52kV 交流金屬封閉開關設備和控制設備》；
● GB3906-2006《3.6~40.5kV 交流金屬封閉開關設備和控制設備》；
● GB3309-1989《高壓開關設備常溫下的機械試驗》；
● GB16926-2009《高壓交流真空負荷開關 - 熔斷器組合電器》；
● GB/T11022-2011《高壓開關設備和控制設備標準的共用技術條件》；
● GB1984-2014《高壓交流斷路器》；
● GB1985-2004《高壓交流隔離開關和接地開關》；
● GB3804-2004《3.6kV~40.5kV 高壓交流負荷開關》；
● DL/T403-2000《12-40.5kV 戶內高壓真空斷路器訂貨技術條件》；
● DL/T404-2007《3.6-40.5kV 交流金屬封閉開關設備和控制設備》；
● Q/GDW730-2012《12kV 固體絕緣環網柜技術條件》；
● 1016006-0010-A0《國網公司 12kV 固體絕緣環網柜通用技術規范》。

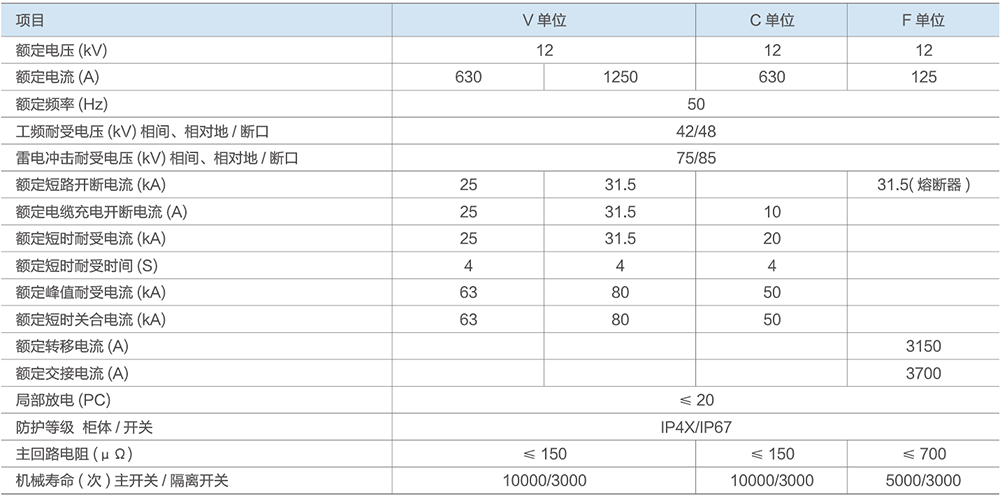

五、技術參數

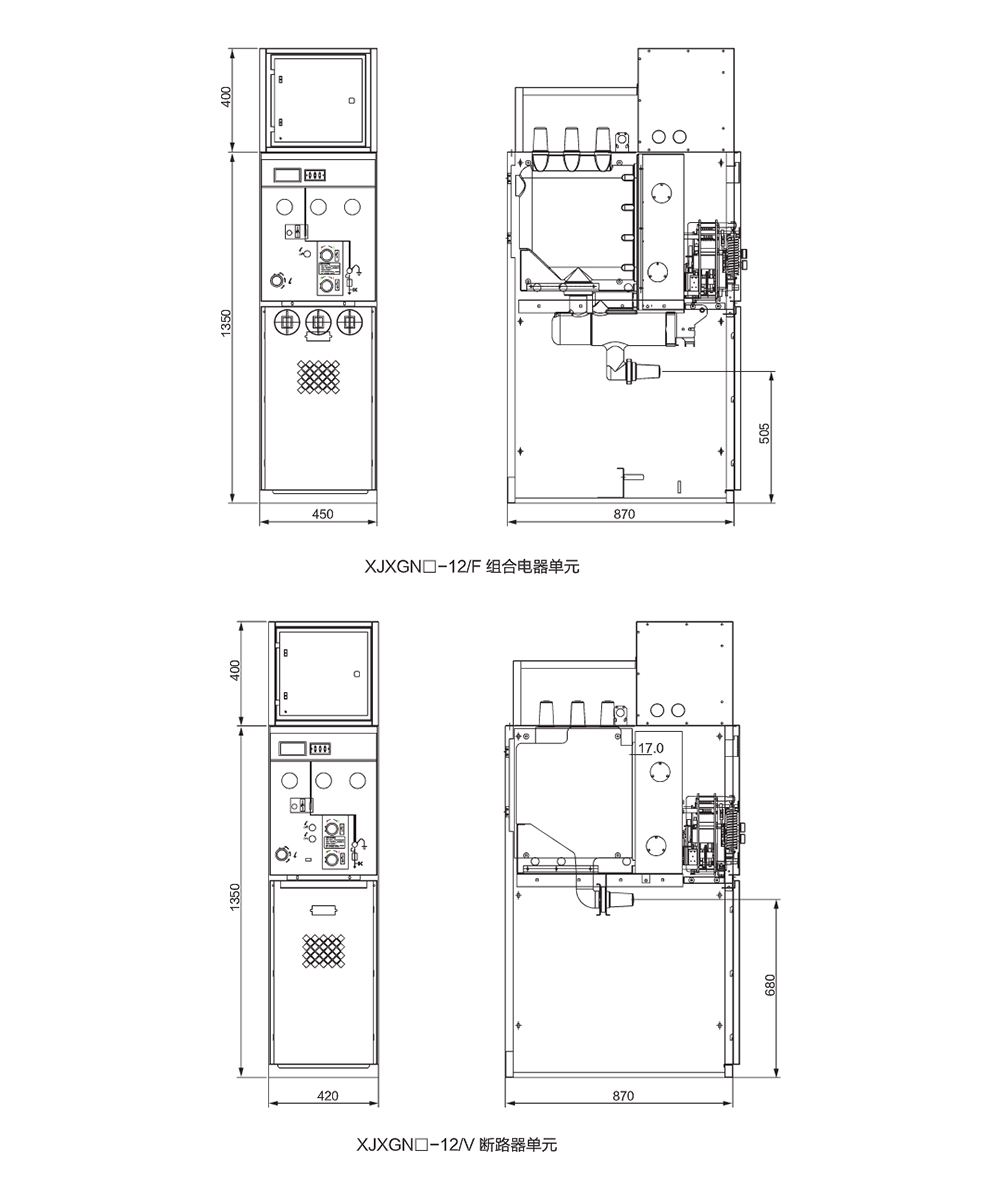

功能單元尺寸示意圖

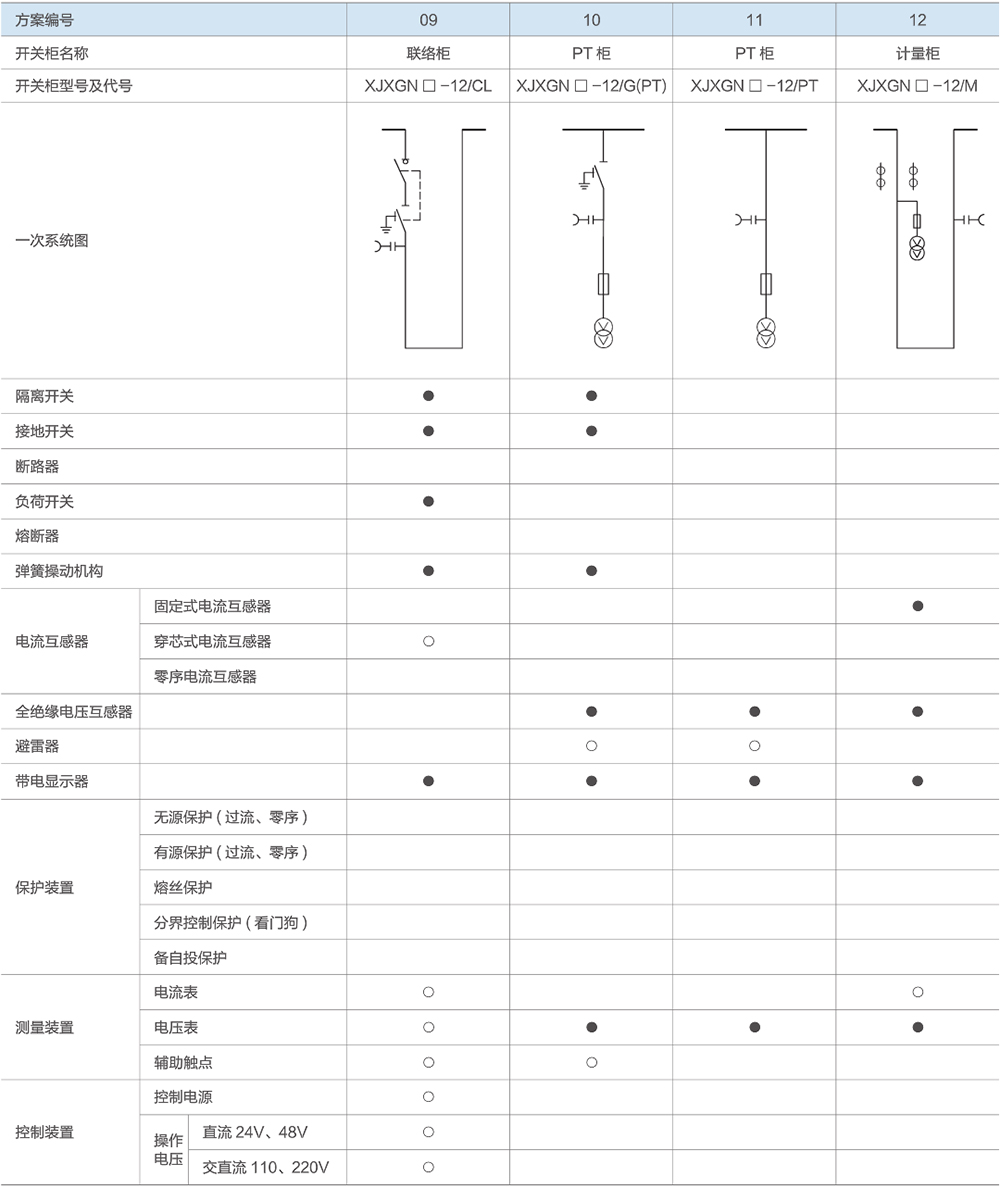

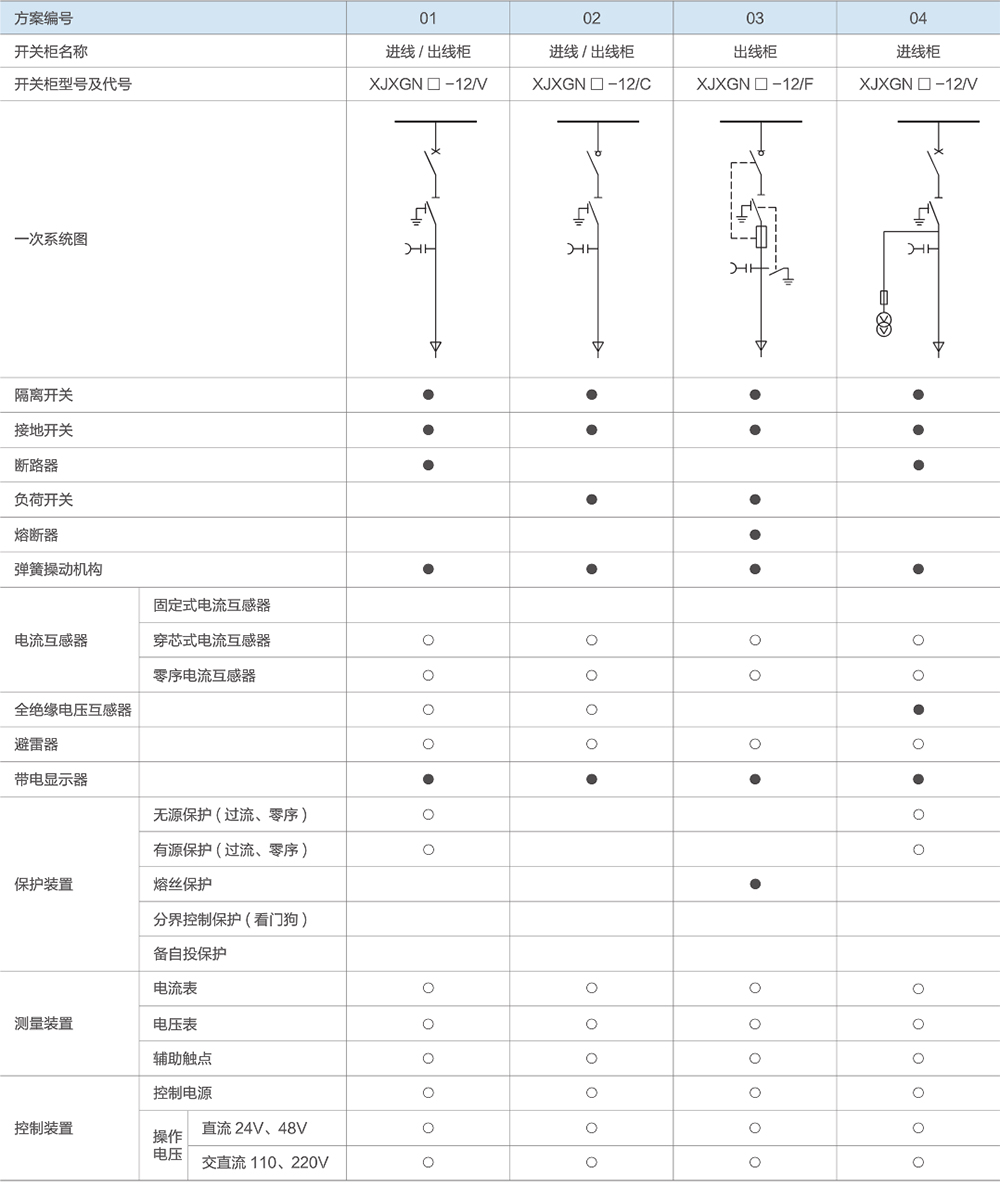

一次典型方案

注：●代表標準配置? ○代表可選配置

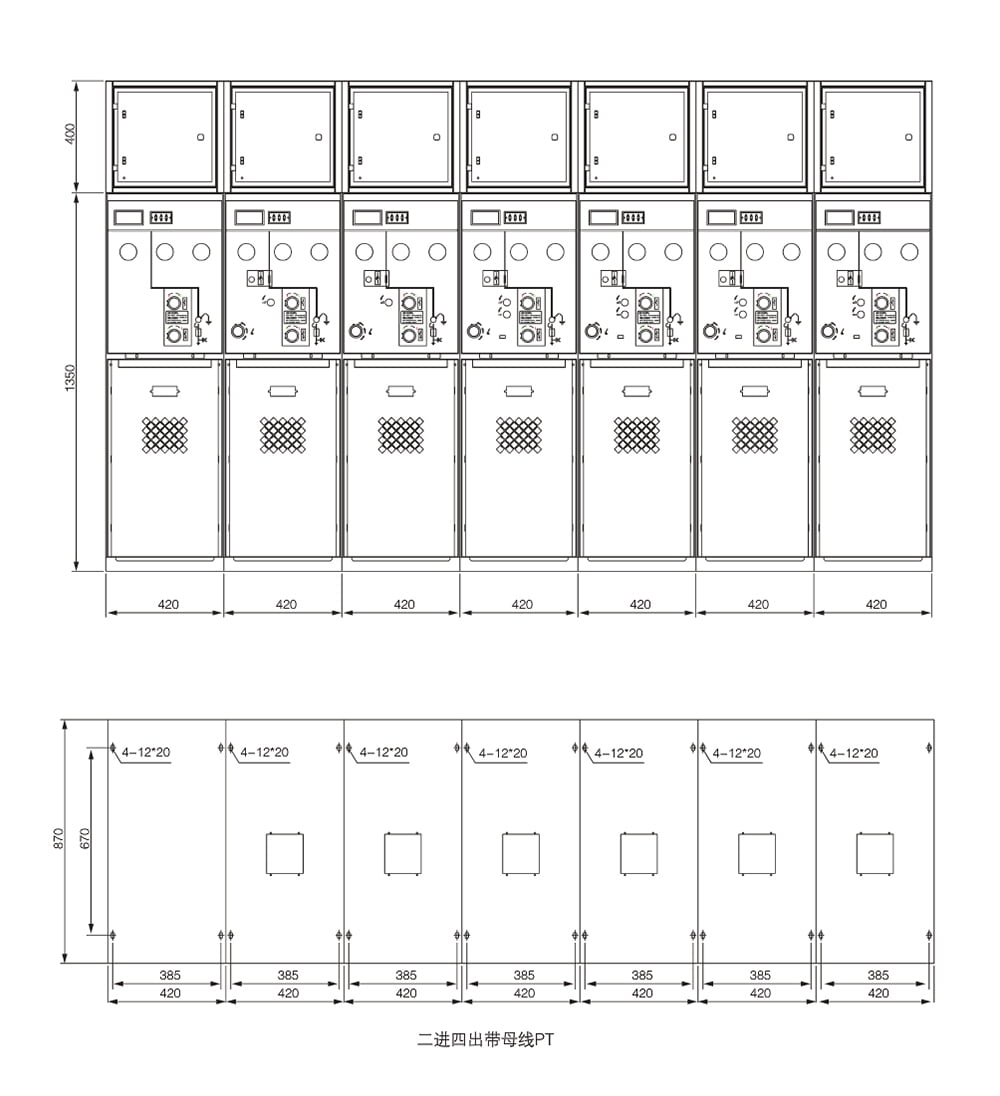

典型組合方案

功能單元尺寸示意圖

六、訂貨須知
