一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備，一般供電局、變電所都是用高壓開關柜，
然后經變壓器降壓低壓側引出到低壓配電柜，低壓配電柜在到各個用電的配電盤，控制箱，開關箱，里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱：高低壓開關柜或高低壓電氣成套設備。

二、安全技術操作規程

◆ 在全部和部分帶電的盤上進行工作，應將檢修設備與運行設備以明顯標志隔開。
◆ 有電流互感器和電壓互感器的二次繞組應有永久性的、可靠的保護接地。
◆ 在運行的電流互感器二次回路上工作時，應采取下列安全措施。
◆ 嚴禁將電流回路斷開。
◆ 為了可靠地將電流互感器二次線圈短路，必須使用短路片和短路線，禁止使用導線纏繞。
◆ 禁止在電流互感器與短路端子之間的回路和導線上進行任何工作。
◆ 在運行中的電壓互感器二次回路上工作時，應采取下列安全措施。
◆ 嚴格防止短路或接地。
◆ 應使用絕緣工具、戴絕緣手套，必要時在工作前停用有關繼電保護裝置。
◆ 接臨時負載時，必須裝有專用的開關和熔斷器。

三、安裝注意事項

◆ 配電箱（盤）的標高或垂直度超出允許偏差：是由于測量定位不準確或者是地面高低不平造成的，應及時進行修正。
◆ 配電箱鐵架不方正：在安裝鐵架之前未進行調直找正，或安裝時固定點位置偏移造成的，應用吊線重新找正后再進行固定。
◆ 配電箱盤面電具、儀表不牢固、平整或間距不均，壓頭不牢、壓頭傷線芯，多股導線壓頭未裝壓線端子。閘具下方未裝卡片框，螺釘不緊的應擰緊，
間距應按要求調整均勻，找平整。傷線芯的部分應剪掉重接，多股線應裝上壓線端子，卡片框應補裝。
◆ 接地導線截面不夠或保護地線截面不夠，保護地線串接，對這些不符合要求的應按有關規定進行糾正。配電箱、盤內的 PE 線端子適用于一般
公用建筑工程，民用住宅工程不宜使用。
◆ 盤后配線排列不整齊：應按支路綁扎成束，并固定在盤內。
◆ 配電箱（盤）缺零部件，如合頁、鎖、螺釘?shù)龋簯?yīng)配齊各種安裝所需零部件。
◆ 鐵制箱電、氣焊開長孔：應一管一孔，不應用電、氣焊開孔，管人箱應平齊。
◆ 配電箱箱體穩筑周邊縫隙過大：應用水泥砂漿將箱、管筑實：牢固。
◆ 木箱外側無防腐、內壁粗糙：應按規定處理。
◆ 配電箱鐵箱內壁焊點銹蝕：應補刷防銹漆。

四、使用范圍及條件

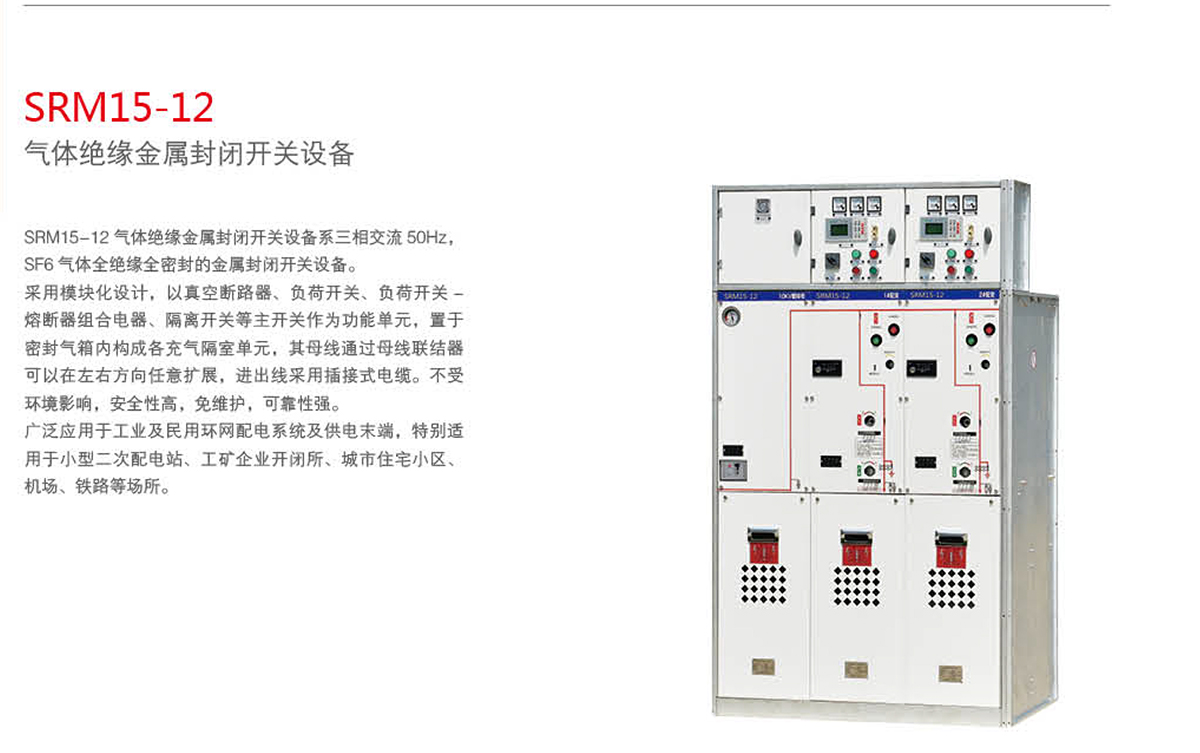

SRM15-12 氣體絕緣金屬封閉開關設備系三相交流 50Hz，SF6 氣體全絕緣全密封的金屬封閉開關設備。

采用模塊化設計，以真空斷路器、負荷開關、負荷開關 -熔斷器組合電器、隔離開關等主開關作為功能單元，置于密封氣箱內構成各充氣隔室單元，其母線通過母線聯結器可以在左右方向任意擴展，進出線采用插接式電纜。不受環境影響，安全性高，免維護，可靠性強。
