電纜分支箱

電纜分支箱資料下載

  • 產品品牌:正鴻電氣
  • 產品型號:DFWK-12
  • 訂購熱線:0577-61583078
  • 手機咨詢:13567769277
  • 在線服務:點擊這里給我發消息

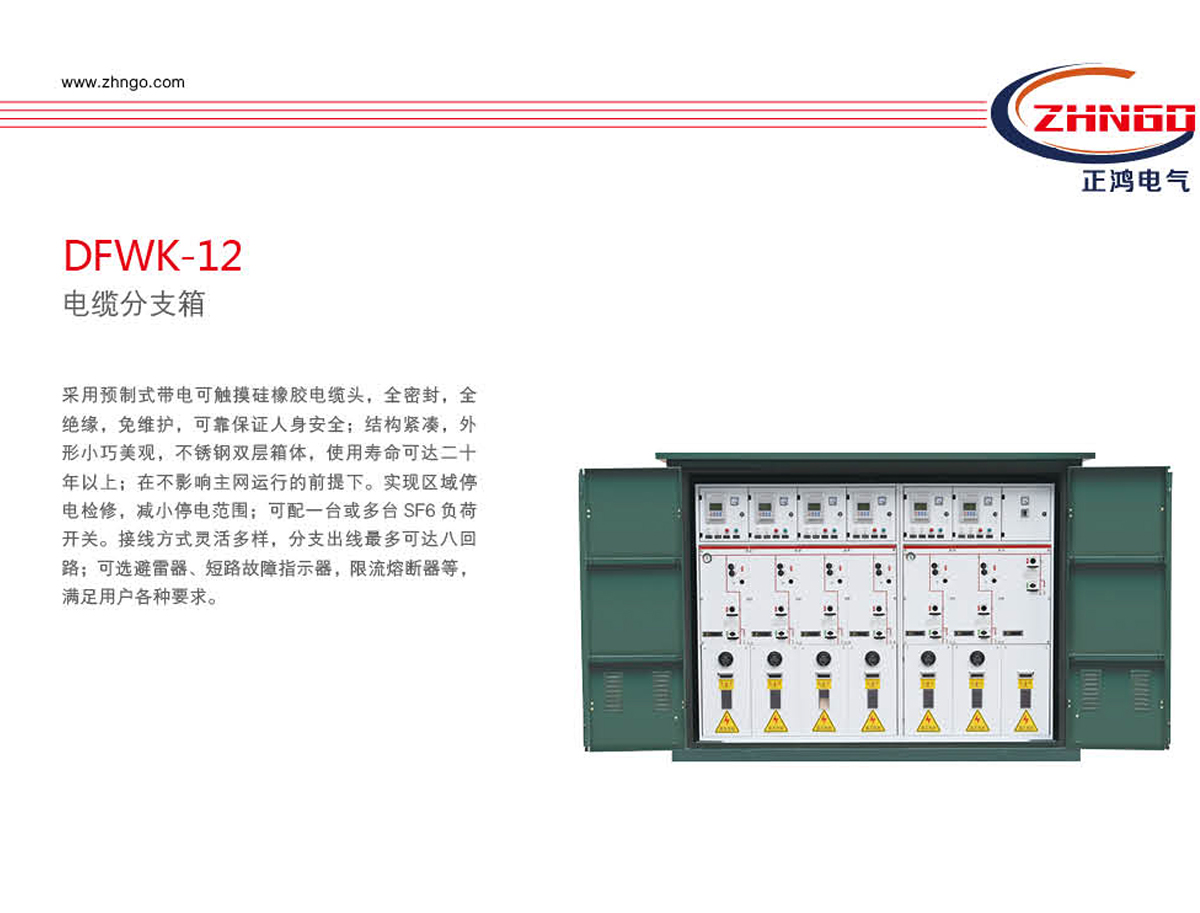

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備,一般供電局、變電所都是用高壓開關柜,然后經變壓器降壓低壓側引出到低壓配電柜,低壓配電柜在到各個用電的配電盤,控制箱,開關箱,里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱:高低壓開關柜或高低壓電氣成套設備。

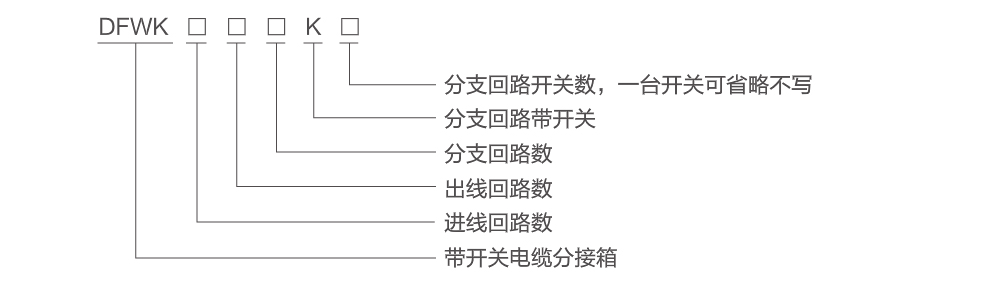

二、型號及含義


三、正常使用條件

海拔高度不超過1000m。
環境溫度: -45℃-+45℃。
相對濕度:日平均值不大于95%,月平均值不大于90%。
安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若超出以上條件時用戶可與我公司協商。


序號 名稱 參數
1 額定電壓 12kV
2 額定電流 630A
3 工頻耐壓(相地) 42kV/min
4 雷電沖擊電壓 75kV
5 額定開斷電流 630A
6 額定短路開合電流(峰值) 50kA
7
額定短時耐受電流 25A/4S
8
額定峰值耐受電流 50kA
9
額定開斷電容電流 45A
10
額定開斷電感電流 16A
11
滿負荷開斷次數 >100
12 分合閘機械操作次數 2000

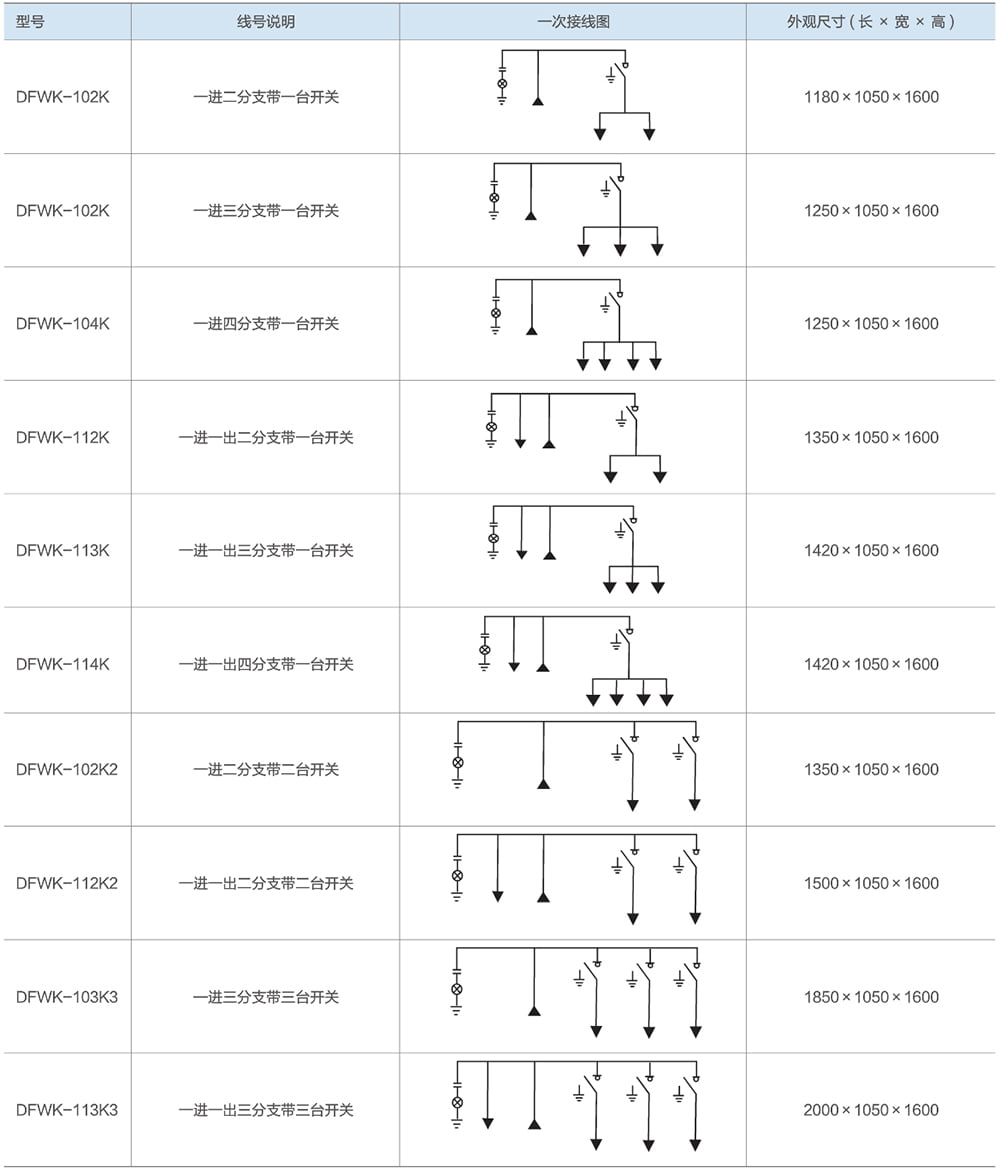

四、典型接線方案

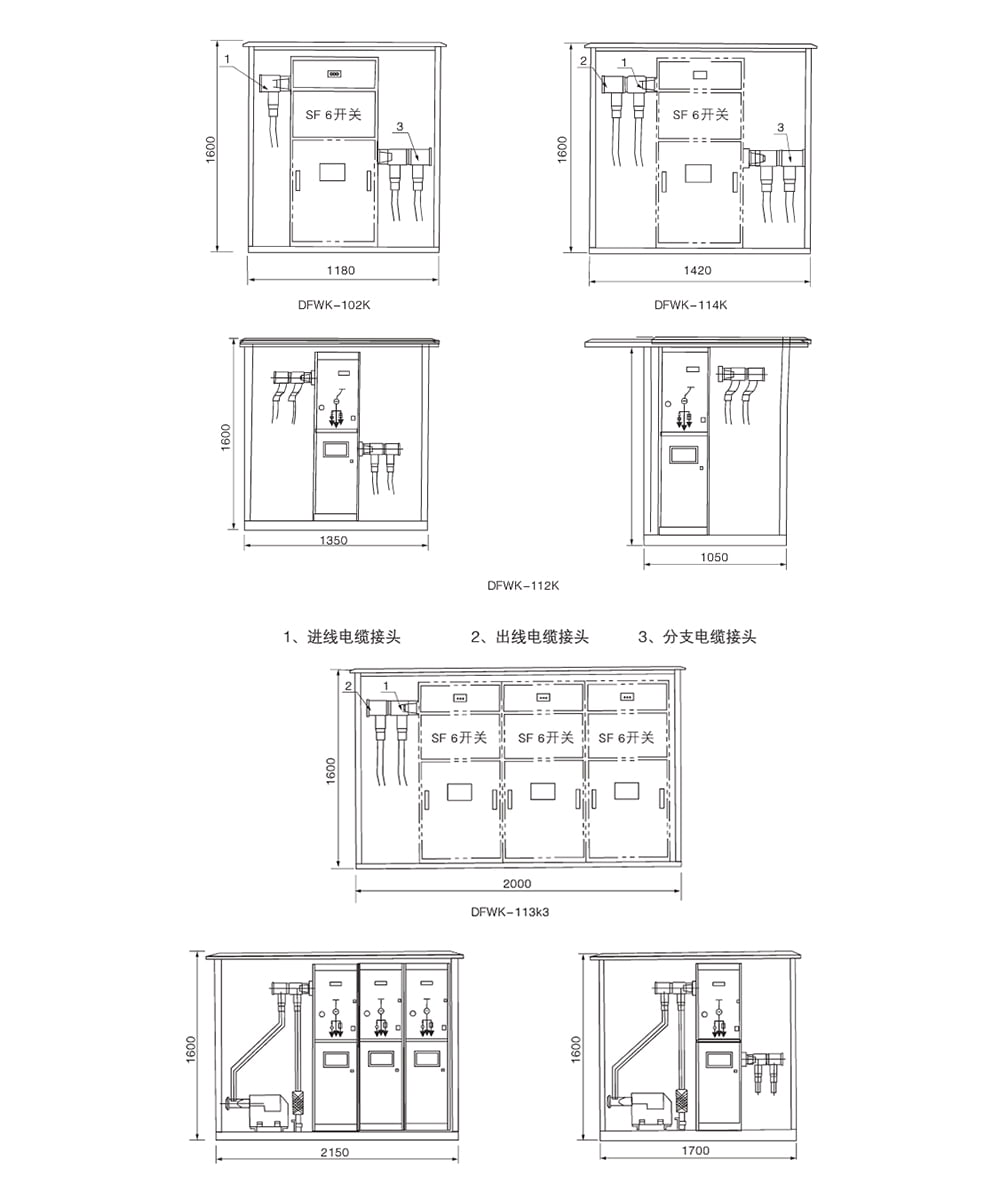

五、外形示意圖





六、常用電纜接頭

采用進口優質絕緣橡膠全自動注射而成,內外層均為半導體屏蔽層,內層用來均衡內部電場,外屏蔽層接地保護電纜頭表面零電位。應力錐下端內層與電纜的半導體層緊密接觸,而外半導體層又與電纜頭外半導體層緊密接觸,并通過電纜頭的接地孔接地,這樣不僅解決了電纜外屏蔽層切斷處的電場集中問題,而且使電纜外屏蔽層保持零電位,保證人身安全??捎|摸電纜前接頭直接安裝在設備套管上,其后可與可觸摸電纜后接頭連接,組成多路出線,也可與避雷器連接,為電網提供過電壓保護。

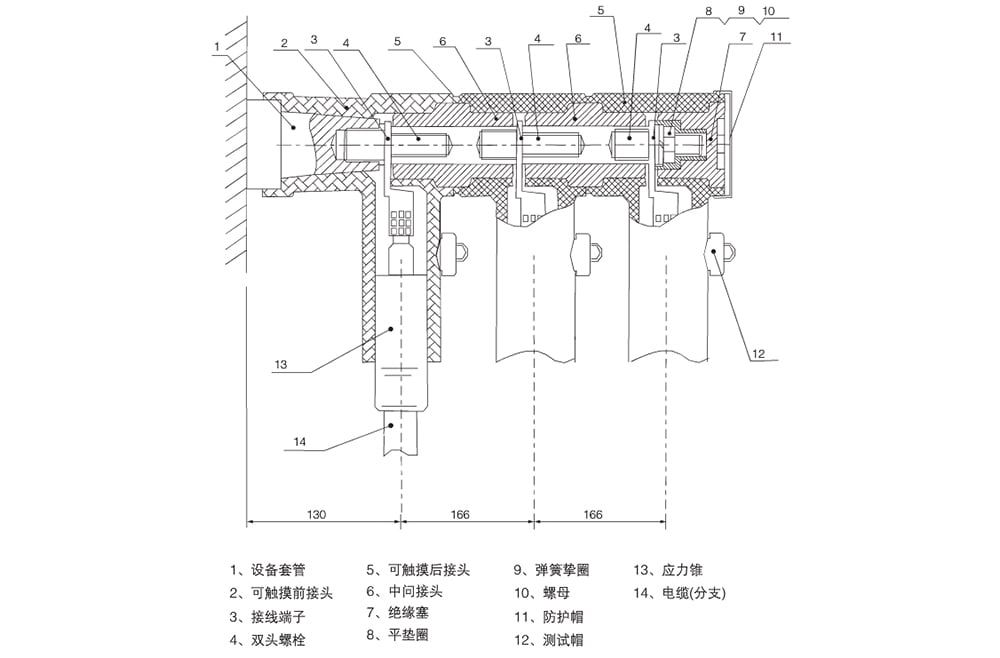

七、電維連接剖面圖

● 電纜頭安裝前,應詳細閱讀安裝說明書,( 附件盒內 );
● 剝切電纜時,應按附件盒內的電纜制作標示卡進行;
● 壓接線端子之前,應先套上應力錐;
● 安裝中間接頭一定要到位,以保將接線端子固定牢固,否則會因接觸不良造成嚴重后果;
● 只有絕緣塞的端部安裝墊片和螺母,其它部位禁裝墊片和螺母。



八、電維連接剖面圖及尺寸

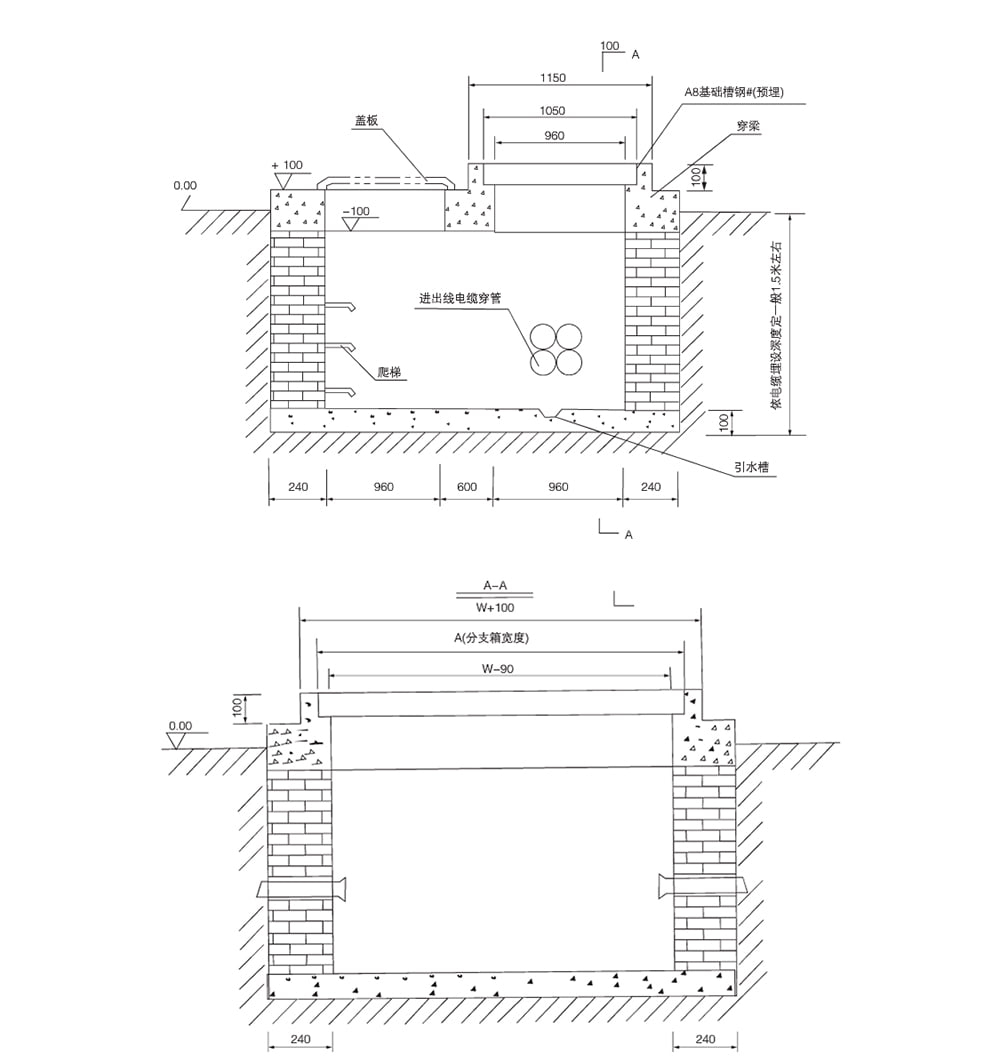

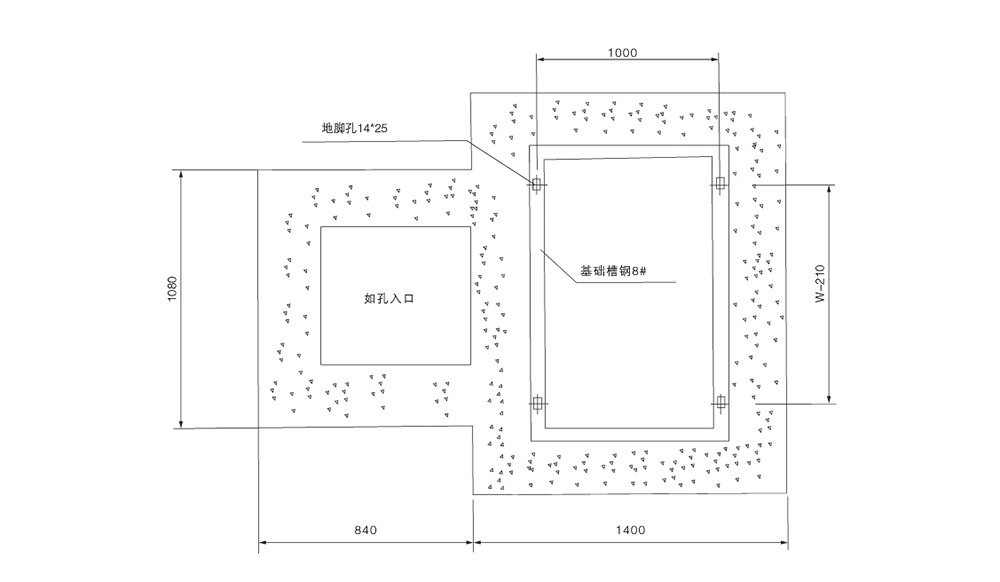

九、技術要求

● 磚墻內側采用 1:3 水泥砂抹封,并做防水處理;
● 穿梁采用砼操作;
● 基礎槽鋼制作后須做防腐處理;
● 分支箱安裝完畢后底座四周用水泥抹封;
● 人孔入口處須采取防水措施;
● 基礎內應預埋好接地極,接地電阻符合電力部門要求。

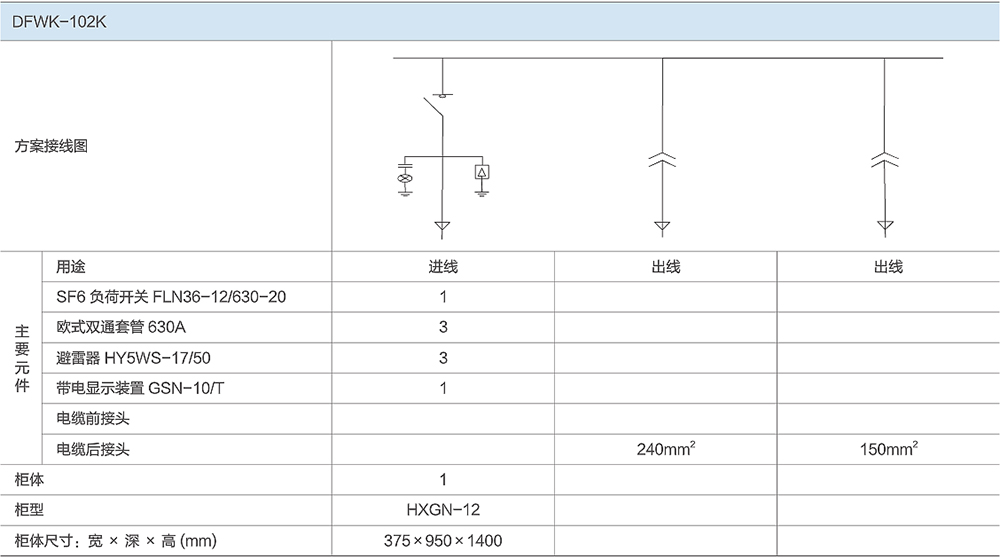

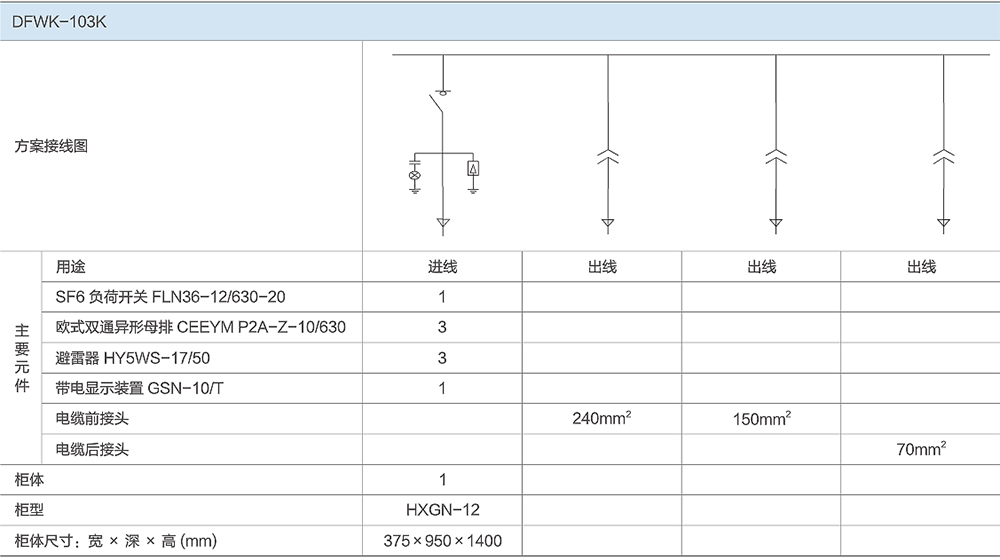

十、主電路方案圖




十一、訂貨須知

● 產品型號、用戶有特殊要求的可提供一次圖;
● 進出線及分支電纜的標準截面;
● 選配的避雷器、短路故障指示器的數量;

● 外殼的材料和顏色。
