一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備,一般供電局、變電所都是用高壓開關柜,
然后經變壓器降壓低壓側引出到低壓配電柜,低壓配電柜在到各個用電的配電盤,控制箱,開關箱,里面就是通過將一些開關、斷路器、熔斷器、
按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱:高低壓開關柜或高低壓電氣成套設備。

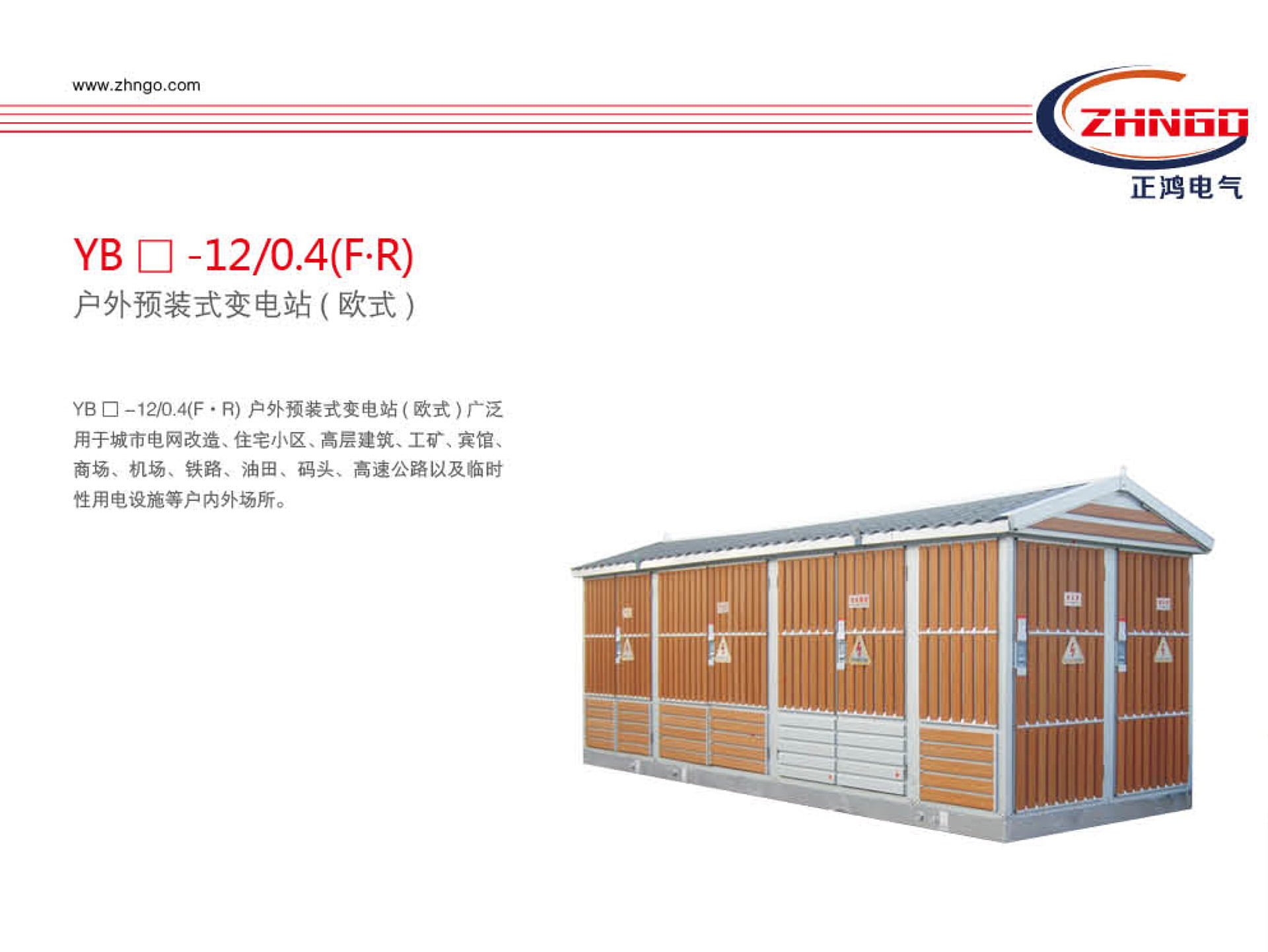

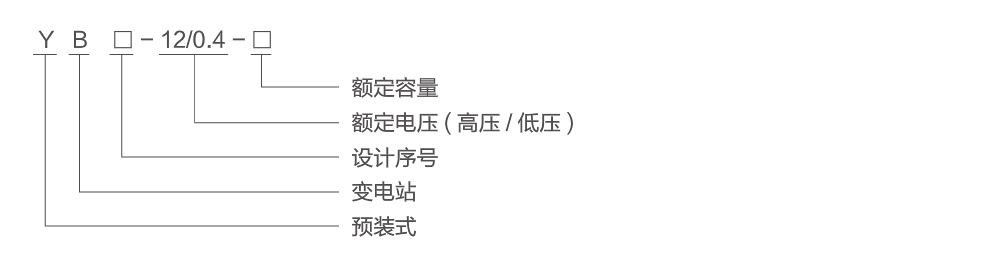

二、型號及含義


三、正常使用條件

1.海拔高度不超過1000m。

2.環境溫度:-25℃~400℃。

3.相對濕度:日平均值不大于95%,月平均不大于90%。

4.安裝場所:無火災、爆炸危險、導電塵埃、化學腐蝕性氣體及劇烈震動的場所,若是超出以上條件時,用戶可與我公司協商。


四、用途

本系列廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。


五、高壓側

智能型一體化變電站高壓-般采用負荷開關一一熔斷器組合電器保護,熔斷器一相熔斷后,?三相聯動脫扣,負荷開關有壓氣式、真空、六氟化硫等型式可選,可配電操作機構,實現自動化升級:熔斷器為高壓限流熔斷器,帶撞擊器,動作可靠,開斷容量大,主要技術參數見下表。對于800kVA以上的變壓器,可選用ZN12,?ZN28,?VS1等真空斷路器保護。


六、低壓側

低壓測主開關采用萬能式或智能式斷路器,選擇性保護;出線開關選用新型塑殼式開關體積小,飛弧短,最多可達30回路;智能型自動跟蹤無功補償裝置,有接觸器和無觸點兩種投切方式供用戶選用。


七、變壓器

智能型一體化變電站選用低損耗、油浸式、全密封S9、S10、?S11系列變壓器,也可選用樹脂絕緣型或NOMEX紙絕緣環保型干式變壓器,底部可配有小車,變壓器可方便地進出。


八、執行標準

本產品符合下列標準:GB/T17467-2010《高壓/低壓預裝式變電站》
DL/T537-93《6-?35kV箱式變站訂貨技術條件》


九、技術參數

負荷開關技術參數

序號 名稱 單位 FN12-12負荷開關 FZN25-12真空負荷開關
1 額定電壓 kV 10
2 最高工作電壓 kV 12
3 額定頻率 Hz 50
4 額定電流 A 630
5 額定開斷負荷電流 A 630
6 熱穩定電流(有效值) kA/S 20/2 20/4
7 動穩定電流 kA 50 50
8 短路關合電流(峰值) kA
50 50
9 滿負荷開斷次數 20 10000
10 機械壽命
2000 10000
11 1min工頻耐壓(相間及對地) kV
42 42
12 雷電沖擊電壓(相間對地) kV 75 75

高壓熔斷器技術參數

序號

額定電壓

(kV

額定電流

(A

開斷電流

(KA

熔體額定電流

(A

英國型號 國內型號
SDL※MZ
12 40 31.5 6.3,10,16,20,25,31.5,40
SFL※MZ
XRNT-12 12 100 31.5 50,63,71,80,100
SKL※MZ

12 125 31.5 25
注:同是否安裝撞擊器確定,N為無撞針,A為有撞針

低壓斷路器技術參數
型號 脫扣器形式 脫扣器額定電流(A) 通斷能力KA(AC380V)
DW15-630 熱-電磁型 315,400,630 40
DW15-1000 或電子型 630,800,1000 50
DW15-1600
1600 50
DW15-2500
1600,2000,2500 60
CW1-2000 智能型
630,800,1000,1250,1600,2000 65(80)
CW1-3200 2000,2500,3200 100

十、性能參數


項目 單位 參數

額定頻率 Hz 50
額定電壓 kV 6 10 35
最高工作電壓 kV 6.9 11.5 40.5
額定電流 A 400、630、1250
轉移電流 A 1200-3150
工頻耐受電壓 對地和相間/隔離斷口 kV 42/48
雷電沖擊耐壓 對地和相間/隔離斷口 kV 75/85
額定短路開斷電流(限流熔斷器 kA 31.5

額定電壓 kV 6、10、35
額定電容 kVA 30-2000
分接范圍 % ±2×2.5%、±5
聯結組別
Yyn0、Dyn11
阻抗電壓 % 4、4.5、6、8
低壓?jiǎn)卧?/span>
額定電壓 V 220、380、690、800
主回路額定電流 A 50-4000
支路電流 A 5-8000
外殼
防護等級(常規產品
高壓室IP33;變壓器室IP23;低壓室IP33
噪聲水平 dB ≤50


十一、安裝使用與維修

智能型體化變電站在安裝、驗收、交接性試驗、運行與維護等方面除電力部1要求執行的各項規定外,還注意以下事項:
1).用戶收貨時應按有關規定仔細檢查,對于不馬上安裝的產品,應按正常使用條件規定,存放于適當?shù)膱?chǎng)所。
2)產品應采用專用吊具底部起吊。
3)產品水平安放在事先做好的基礎上,然后將產品底座與基礎之間的縫隙用水泥沙漿抹封,以免雨水進入電纜室,通過高、低壓室的底封板進入
高、低壓電纜。
4).產品安裝就位后應做好可靠接地;電站底座槽鋼上的兩個主接地端子、變壓器中性點及外殼、避雷器下樁頭等均應分別有安裝接地、所有接地
應共用一組接地裝置,其接地電阻應小于4歐姆,從接地網引至本產品的接地引線應小于2條。
5).產品在安裝完畢或維修后,投運前應時行如下項目的檢驗和試驗:
(1)變電站內是否清潔;
(2)操作機構是否靈活:
(3)主要電器的通斷是否靈活可靠;
(4)電器輔助觸的通斷是否可靠準備;
(5)表計及繼電器動作是否準確無誤;
(6)儀表及互感器的變化及接線極性是否正確;
(7)所有電器安裝螺母是否擰緊,安裝是否牢固可靠;
(8)母線連接是否良好,其支撐絕緣子,夾件是否安裝可靠;
(9)電器的整定值是否符合要求,熔斷器熔芯規格是否正確;
(10)主電路及輔助電路的接點是否符合電氣原理圖要求。
6).維修
(1)產品中所有元件按各自的技術要求維護;
(2)若選用的變壓器為油浸式,每年應按規格至少進行次油樣分析檢查;
(3)運行中的高壓倒開關設備,經20次帶負荷或2000次無負荷分合閘操作后,應檢查觸頭情況和滅弧裝置的損耗程度,發現異常應及進檢修或更換。
(4)低壓開關設備自動跳閘原因,待排除故障后,方能重新投運;
(5)每年應在梅雨季節到來之前進行-次預防性試驗:
產品附有裝箱單、合格證、 安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書,鑰匙操作工具以及根據協議提供的被品備件。

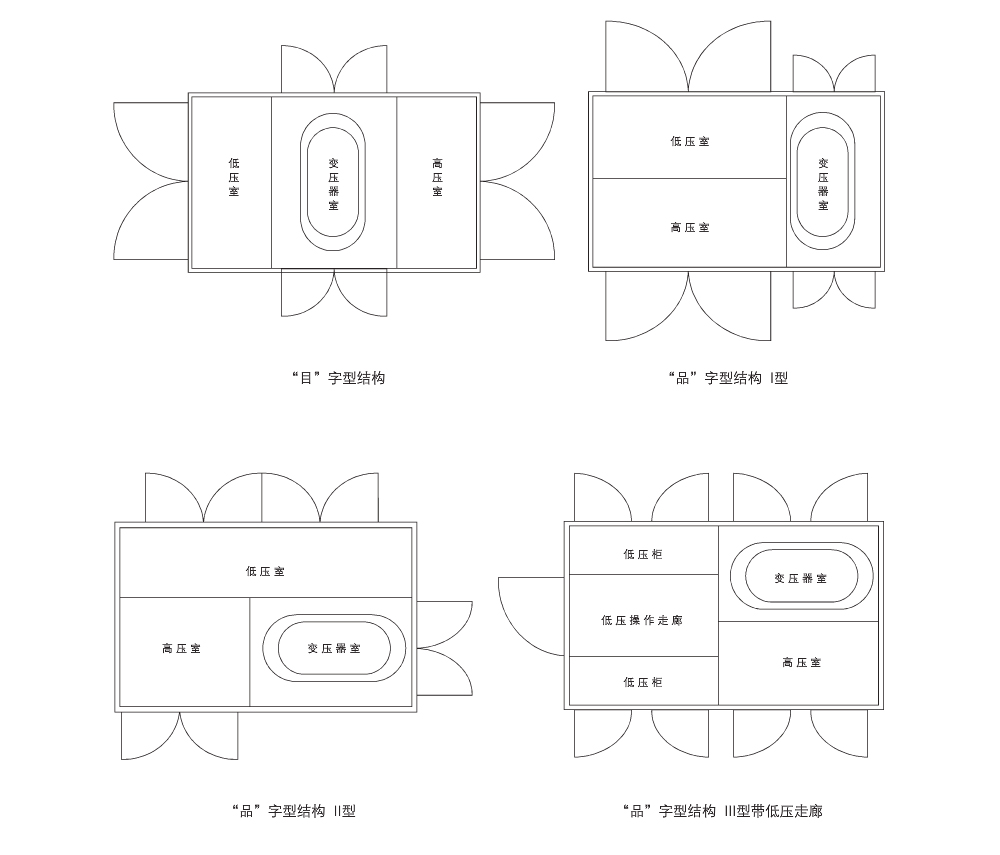

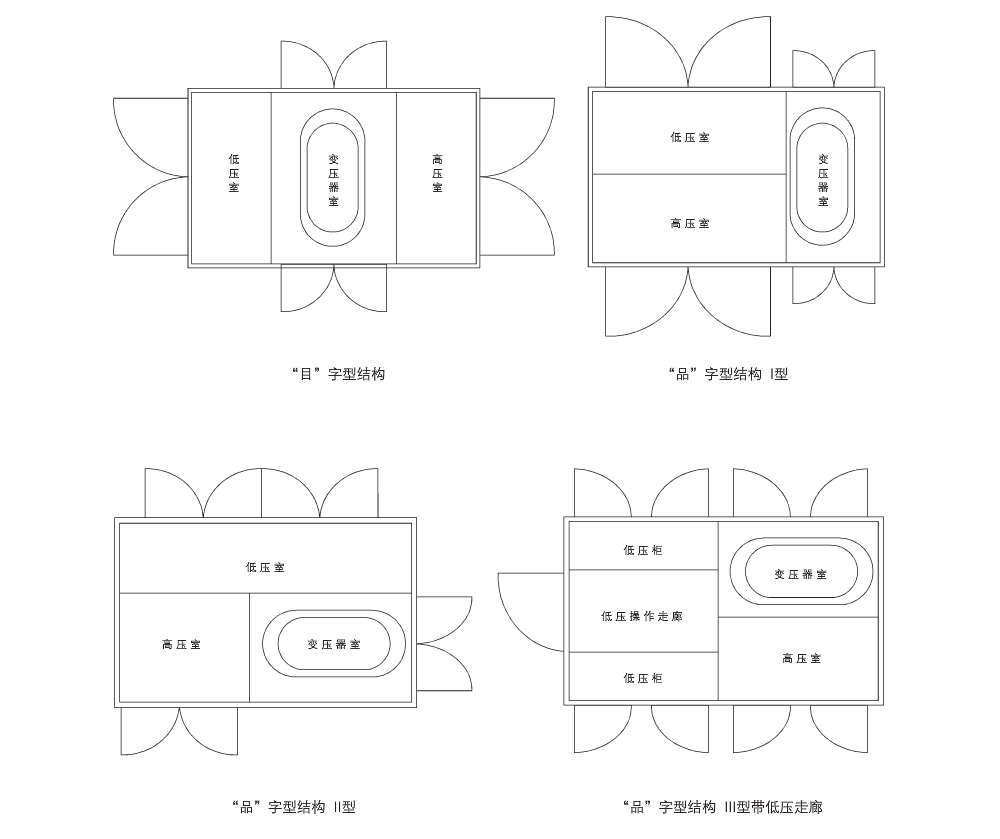

十二、變電站平面布置圖




十三、訂貨須知

此方案內參數為本公司提供的標準配置,如果客戶無明確要求,公司將按標準配置供貨。超出此方案要求的,請另行說明。
