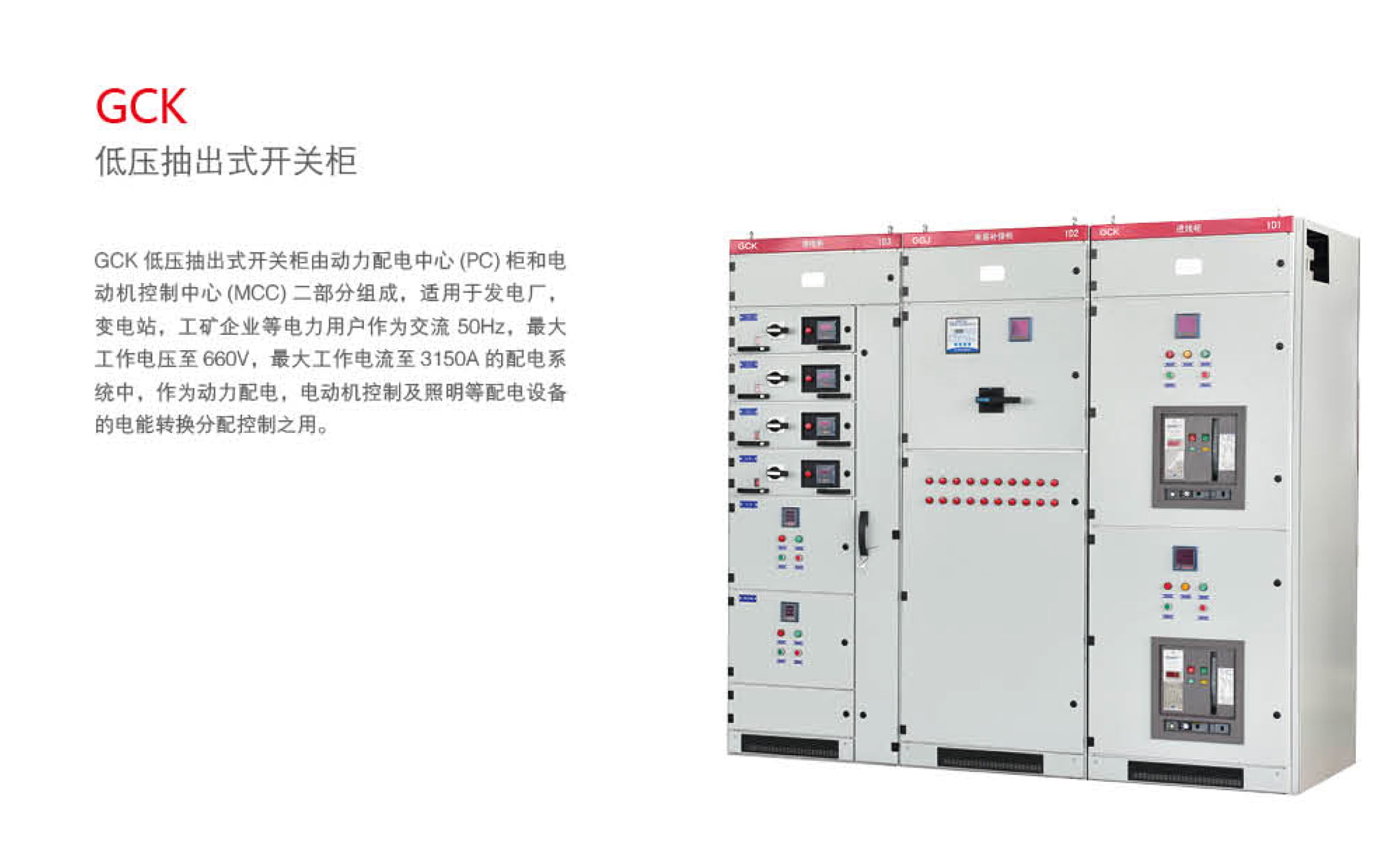

GCK低壓抽出式開關柜

GCK低壓抽出式開關柜資料下載

  • 產品品牌:正鴻電氣
  • 產品型號:GCK
  • 訂購熱線:0577-61583078
  • 手機咨詢:13567769277
  • 在線服務:點擊這里給我發消息

一、產品概述

高低壓配電柜顧名思義就是電力供電系統中用于進行電能分配、控制、計量以及連接線纜的配電設備,一般供電局、變電所都是用高壓開關柜,然后經變壓器降壓低壓側引出到低壓配電柜,低壓配電柜在到各個用電的配電盤,控制箱,開關箱,里面就是通過將一些開關、斷路器、熔斷器、按鈕、指示燈、儀表、電線之類保護器件組裝成一體達到設計功能要求的配電裝置的設備。俗稱:高低壓開關柜或高低壓電氣成套設備。

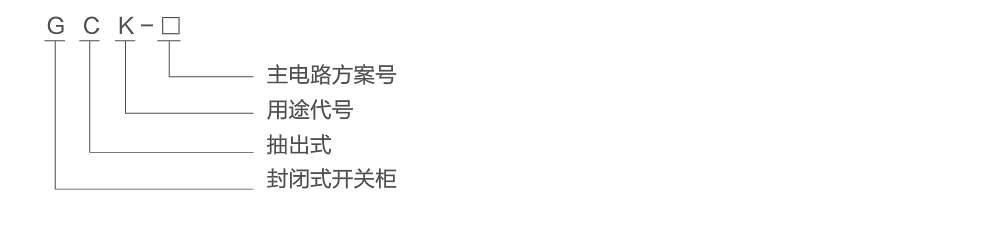

二、型號及含義

三、正常使用條件

● 海拔不超過 2000m;
● 周圍空氣溫度不高于 + 40℃,并且 24h 內平均溫度不高于 +35℃,周圍空氣溫度不低于 -50℃;
● 大氣條件:空氣清潔,相對濕度在溫度為 +40℃時不超過 50%,在溫度較低時允許有較高的相對濕度,例如:+20℃時為 90%;
● 沒有火災,爆炸危險,嚴重污穢,化學腐蝕及劇烈震動的場所;
● 與垂直面傾斜不超過 5°;
● 本產品適合以下溫度運輸儲存:-25℃ ~+55℃,在短時間內 ( 不超過 24h) 不超過 +70℃;
● 如上述使用條件不能滿足時,應由用戶在訂貨時向制造廠方提出,協商解決。


四、主要技術參數

項目 參數
額定工作頻率 (Hz) 50
額定工作電壓 (V) 380,660
額定絕緣電壓 (V) 660
額定工作電流 (A) 水平母線、垂直母線 630-3150、600
額定短時耐受電流 水平母線、垂直母線 80kA( 有效值 )/1 秒、50kA( 有效值 )/1 秒
額定峰值耐受電流 水平母線、垂直母線 176kA/0.1s、110kA/0.1s
主電路接插件 (A) 200,400
輔助電路接插件 (A) 10
工頻耐壓 1 分鐘 (V) 2500
防護等級 IP40
操作方式 就地,遠方,自動

五、結構特征

本系列產品的基本柜架為組合裝配式結構,柜架的全部結構件通過螺釘緊固互相連接成基本框架,再按需要加上門、檔板、隔板、抽屜、安裝支架以及母
線和電器組件等零件,組裝成一臺完整的開關柜,?本柜有下列特點:
●框架采用形鋼材,利用三維角板定位,螺栓連接無焊接結構從而避免了焊接變形和應力,提高了安裝精度。
●框架及零部件安裝孔按模數?E=20mm變化。
內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后,采用靜電環氧粉末噴涂。


在動力中心(PC)進線柜內,頂部為水平母線區域,水平母線區域下部為斷路器室,斷路器可配置國產的DW15C,?ME等系列IJ,也可根據用戶需要配置國外電氣公司生產的各種斷路器,如:?ABB公司生產的F系列斷路器,以及智能化斷路器。在一般情況下,?PC單元帶有有翻排的主電路(包括母聯),額定電流在630A~1600A時,占據一個外形尺寸為800x?1000x2200(寬x深x高)的柜體。沒有翻排的主電路占據一個外形尺寸為800?x?800 x2000(寬x深x高)的柜體。額定電流在1600A~3150A時,占據一個外形尺寸為100?x?1000x?2200(寬x深x高)的柜體。沒有翻排的主電路占據一個外形尺寸為1000?x?800x2200(寬x深x高)的柜體。動力中心(PC)饋電柜結構與進線柜相似,饋電電流在630A~1600A時,一個1000?x1000x2200(寬X深X高)的柜體可裝二個回路,為上下布置安裝。
電動機控制中心(MCC)開關柜有靠墻安裝和不靠墻安裝二種,其頂部都為水平母線區域,水平母線區域下面為抽屜功能單元區域,該區域的寬度為600mm,安裝抽屜功能單元區域的高為1840mm,當柜體為靠墻安裝時柜的左部為功能單元區域,右部有-?-個200mm寬的電纜出線區域,柜體外形尺寸為800x?500x2200(寬x深x高),當柜體為離墻安裝時,柜體寬度為600mm,電纜出線區在柜體的后部,柜體的外形尺寸為600?X?800(1000)
x2200(寬x深x高)。柜體深度有800和1000二種,我們建議用戶選用1000深的柜體,以與PC柜深度統一,當抽屜抽出柜外時,柜內帶電部分不外露,安全可靠。
抽屜功能單元與門由主開關的操作機構進行機械聯鎖,主開關在合閘位置時門打不開,并且操作機構可采用外加掛鎖鎖定在合閘或分閘位置。功能單元隔室之間用金屬板分隔,抽屜具有良好的互換性,并具有工作位置,試驗位置和分離位置。當抽屜推到某個位置時,抽屜自動定位,此時可拉動抽屜左邊的拉板抽屜可解除定位,進入下-一個位置,抽屜抽出柜外時還具備防脫落功能。

在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型,同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。母線系統柜體的母線采用三相五線制,水平母線額定電流在1250A及以下時采用單母線,水平母線額定電流在1250A以上時采用雙母線,柜與柜之間的水平母線采用連接塊搭接,垂直母線采用聚碳酸脂工程塑料外殼封閉,內部用隔板限制電弧擴散,中性母線設置在柜頂?shù)那安浚Wo(hù)母線(PE)設置在柜底部,并與柜體的隔板門相連,從而保證了接地連續性。

在不降低外殼防護等級的情況下,開關柜底部和頂部設有自然通風窗口。

柜體外殼防護等級為IP40。

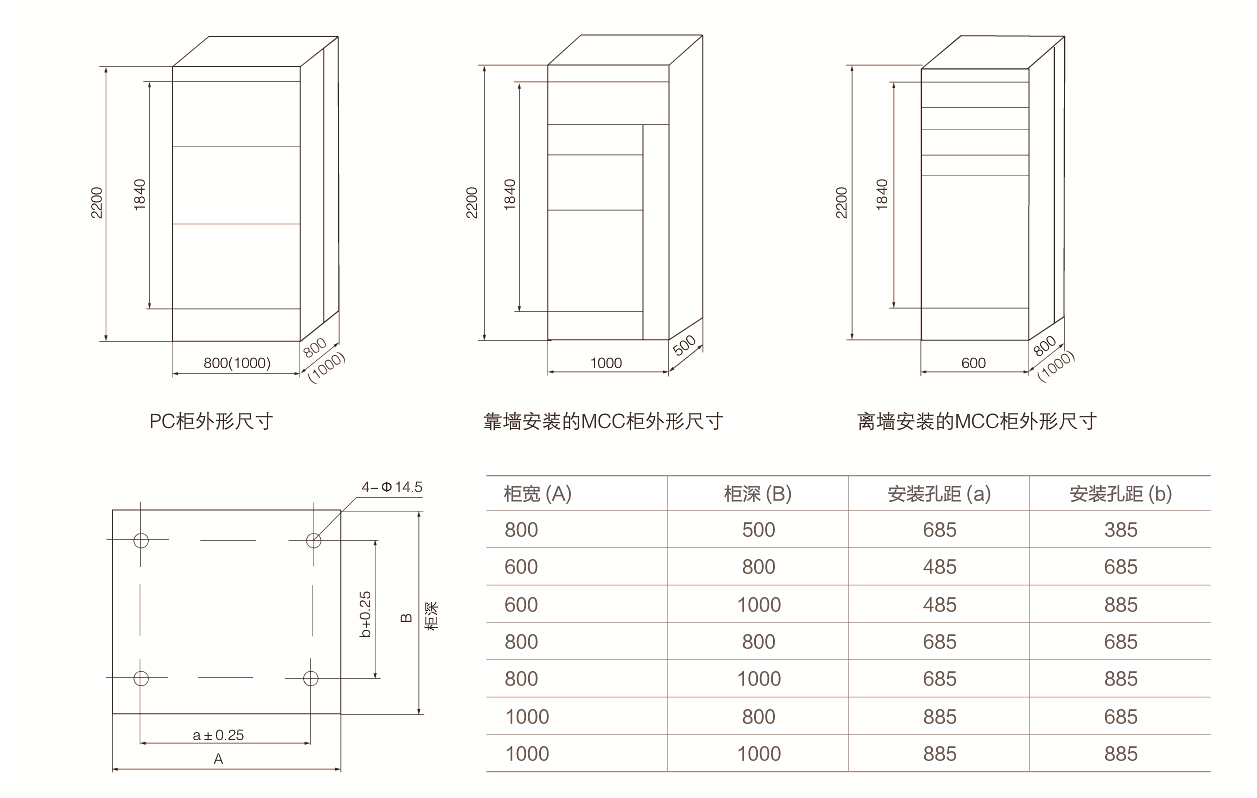

六、外形及安裝尺寸

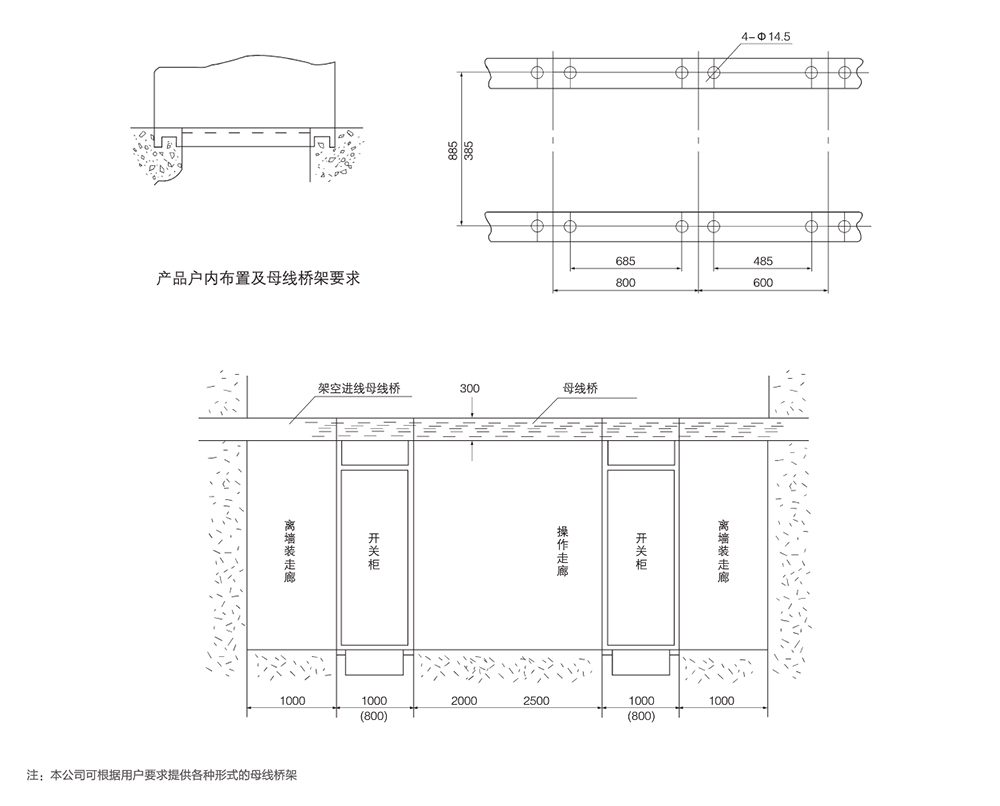

七、產品安裝基礎示意圖


八、產品安裝基礎示意圖

本產品在安裝時,柜與柜之間的水平線線應連接牢固可靠;
本產品的門與主開關有聯鎖功能,即只有在斷電的情況下門才可能打開,本產品的其他側面為螺釘封板,與主開關沒有聯鎖功能,故請用戶在拆本產品側板
檢修時,務必斷開電源;
非專業人員請勿打開柜體維護檢修。

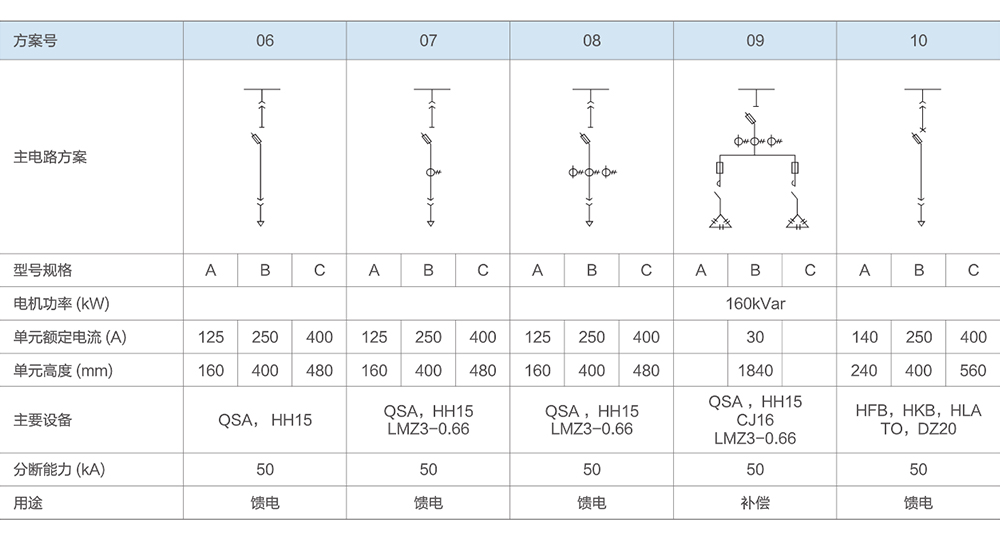

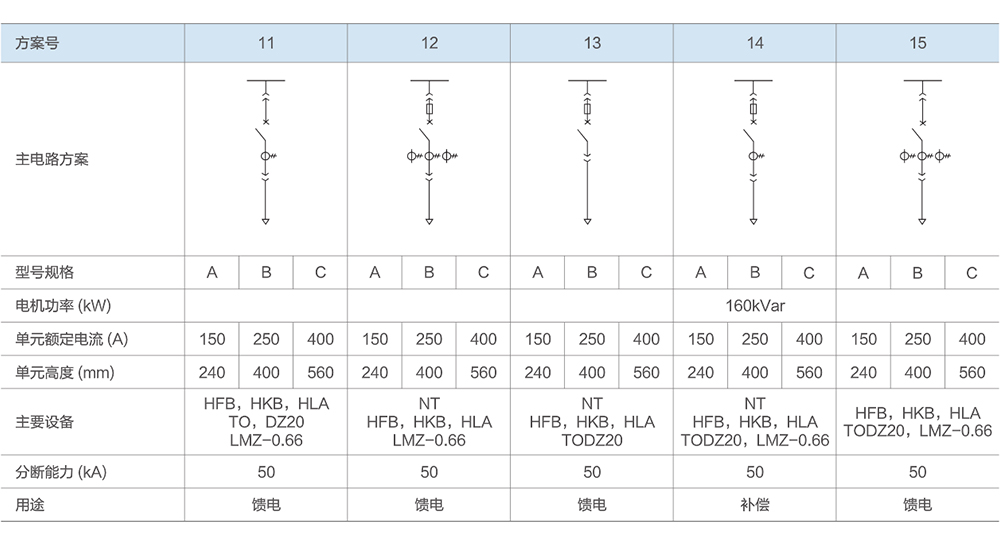

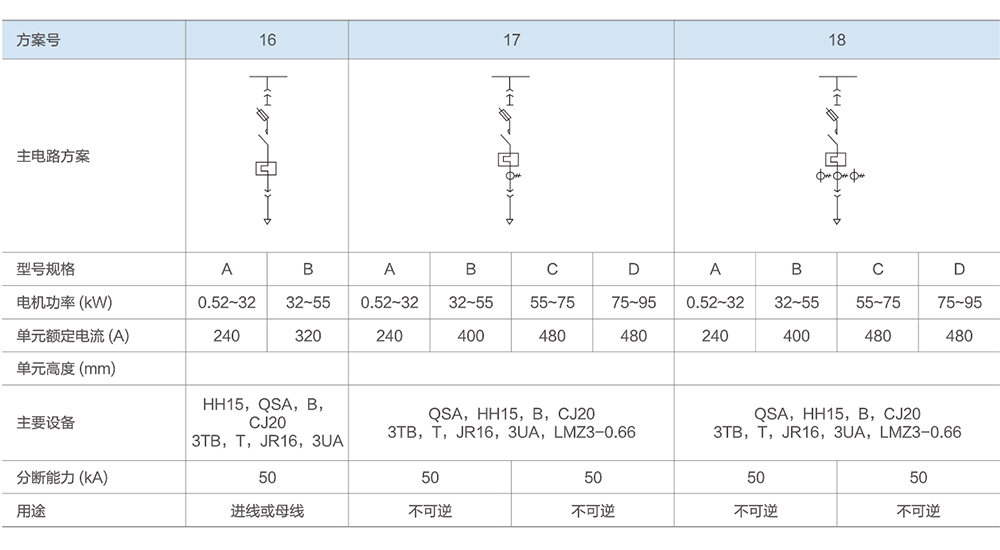

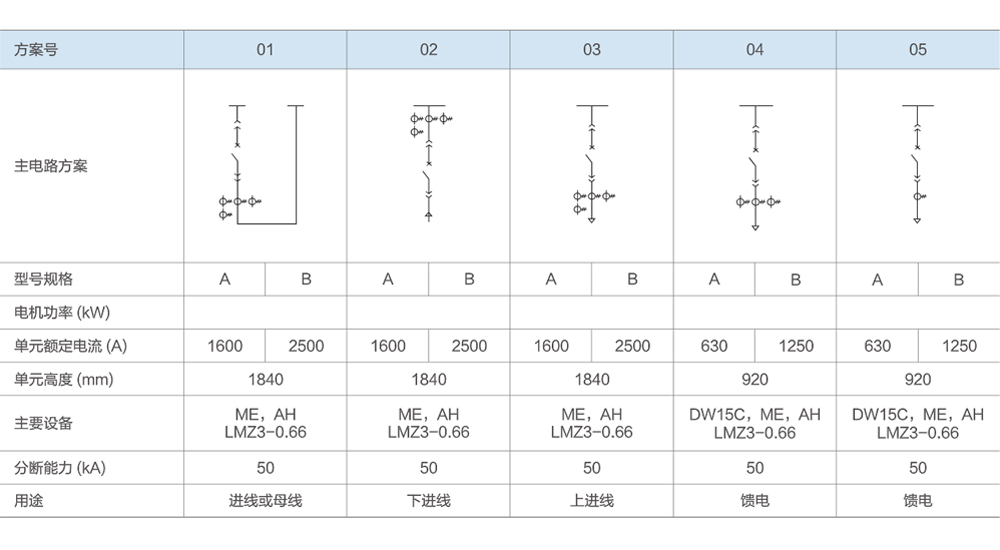

九、GCK型主電路方案







十、訂貨須知

此方案內參數為本公司提供的標準配置,如果客戶無明確要求,公司將按標準配置供貨。超出此方案要求的,請另行說明。
